Tűhenger csapágy: Tervezés és alkalmazások

Tűhenger -csapágyak egy speciális típusú görgőcsapágy, amely nagy, kompakt kialakítású nagy terhelésű képességükről ismert. Hosszú, vékony hengeres hengereket (tűket) használnak, nagy hosszúság / átmérőjű arányúak, így ideálissá teszik őket korlátozott radiális térben alkalmazott alkalmazásokhoz. Ez a cikk feltárja a tűcsapágyak és a tűcsapágy kialakításának kulcsfontosságú szempontjait, ideértve a teljesítmény -összehasonlításokat más csapágytípusokkal.

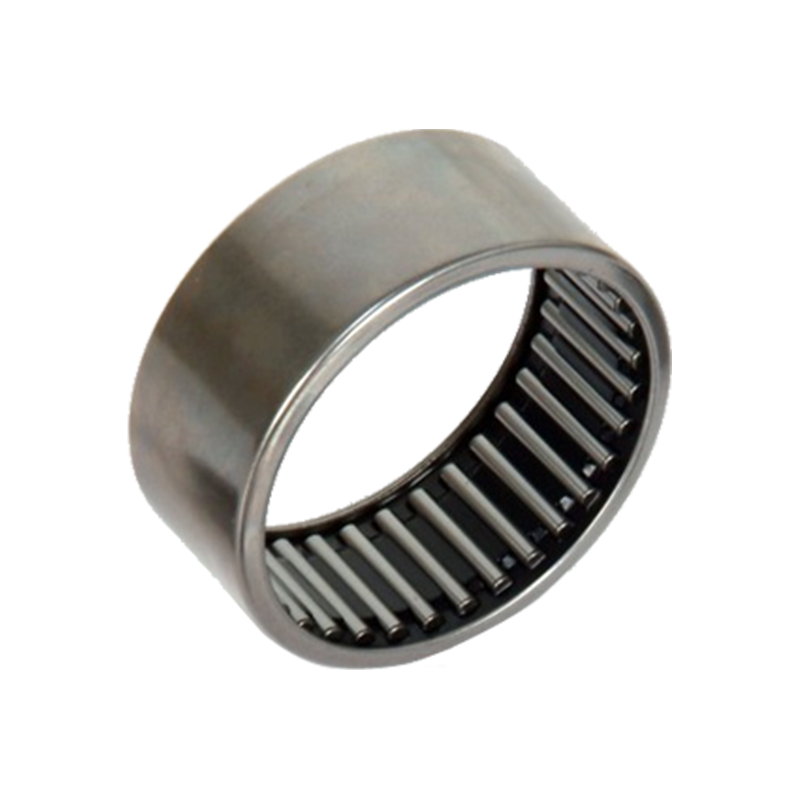

BK sorozat tűhenger csapágy

Tűcsapágy használata

A tűhenger -csapágyakat széles körben használják az iparágakban, ahol a hely korlátozásai és a nagy terhelési követelmények kritikus jelentőségűek. Néhány általános alkalmazás a következők:

Autóadományok: A sebességváltókban, a tengelykapcsoló -szerelvényekben és a differenciálrendszerekben használják, mivel képesek -e kezelni a nagy sugárirányú terheléseket a szűk terekben.

Repülési és védelem: Repülőgép -motorokban, futóművek és rotorrendszerek tartósságuk és könnyű tulajdonságaik érdekében.

Ipari gépek: A nyomdákban, a textilgépekben és a robotikában megtalálható, ahol a pontosság és a tömörség nélkülözhetetlen.

Orvosi berendezések: A képalkotó eszközökhöz és a műtéti eszközökhöz használják zökkenőmentes működése és megbízhatóságuk miatt.

Teljesítmény -összehasonlítás: Tűcsapágyak vs. golyóscsapágyak

A tűcsapágyak felülmúlják a gömbcsapágyakat a terhelési kapacitás és a térhatékonyság szempontjából, de kevésbé alkalmasak a nagysebességű alkalmazásokra.

Tűcsapágy kialakítása

A tűhenger -csapágyak kialakítása a terhelési kapacitás maximalizálására összpontosít, miközben minimalizálja a helyet. A kulcsfontosságú tervezési szempontok a következők:

1. Roller geometria
A tűhengerek átmérőjének 3-10-szerese, lehetővé téve a nagyobb terheléseloszlást.
A precíziós csiszolás biztosítja a versenypályákkal való egyenletes érintkezést, csökkentve a stresszkoncentrációkat.

2. ketrec és versenyautó konfigurációk
Rajzolt csésze tűcsapágyak: tartalmaz egy vékony külső gyűrűt, ideális könnyű alkalmazásokhoz.
Módított gyűrűs tűcsapágyak: Szilárd belső/külső gyűrűkkel kell rendelkezni a nagy teherbírású használatra.

Cage vs. Teljes komplement:
A ketrecbe helyezett minták csökkentik a súrlódást és lehetővé teszik a nagyobb sebességet.
A teljes befejezésű tervek (nincs ketrec) maximalizálják a terhelési kapacitást, de korlátozzák a sebességet.

3. Anyagválasztás
Standard: Chrome acél (SAE 52100) általános alkalmazásokhoz.
Nagy teljesítményű: kerámia vagy rozsdamentes acél korrozív vagy szélsőséges hőmérsékleti környezethez.

4. Kenés és tömítés
A zsír- vagy olajkenés kritikus fontosságú a kopás csökkentése érdekében.
Az integrált pecsétek vagy pajzsok megakadályozzák a szennyeződést durva környezetben.
