UCFL sorozat

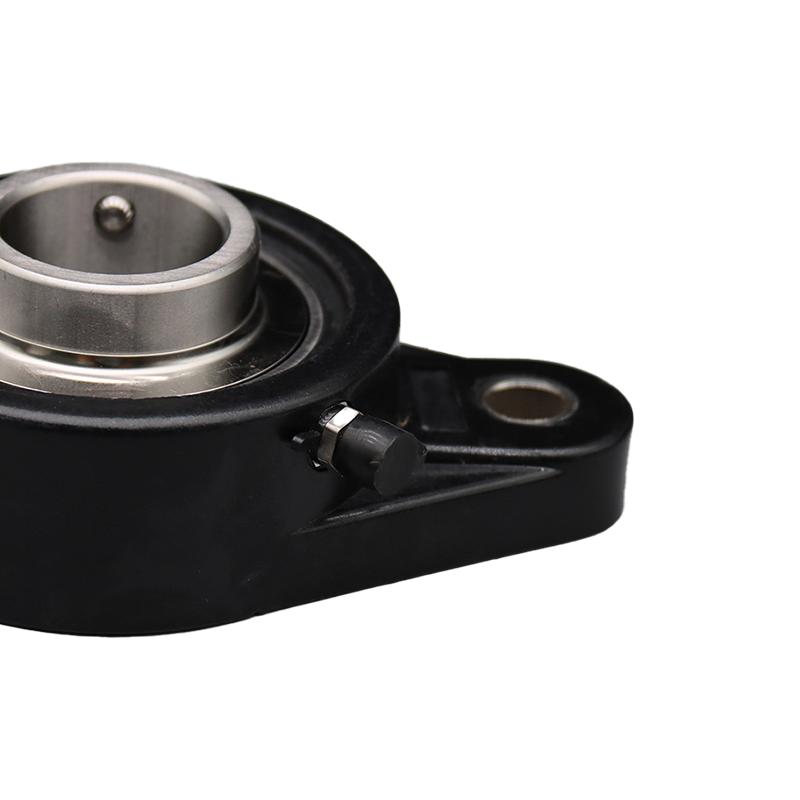

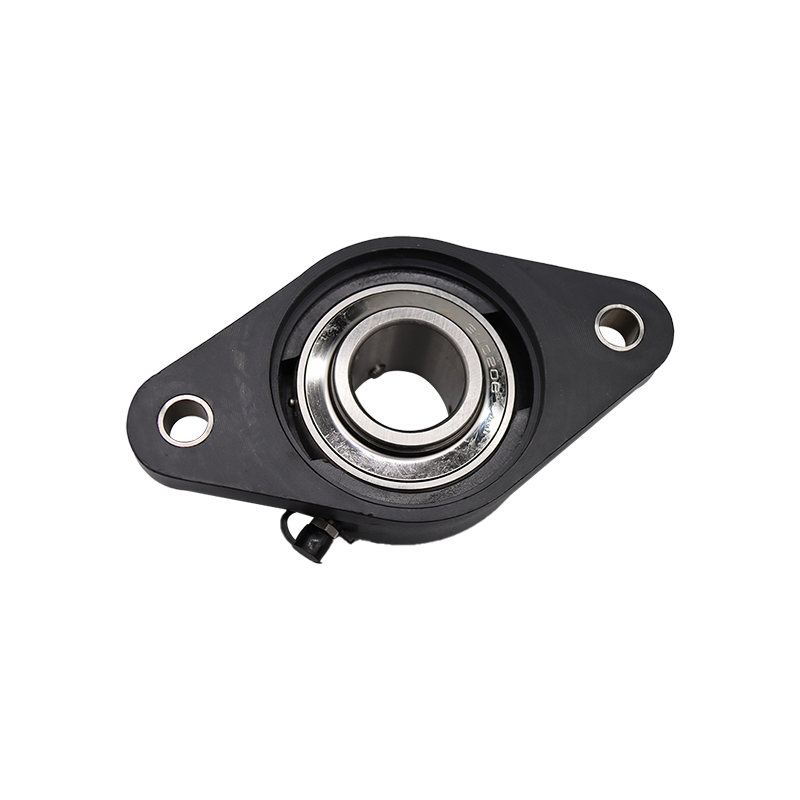

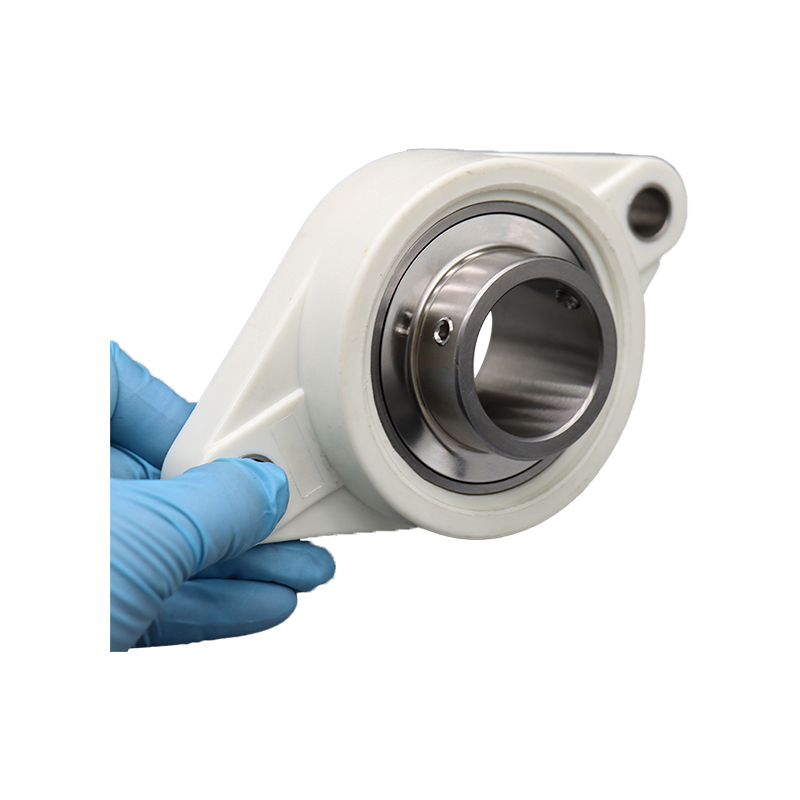

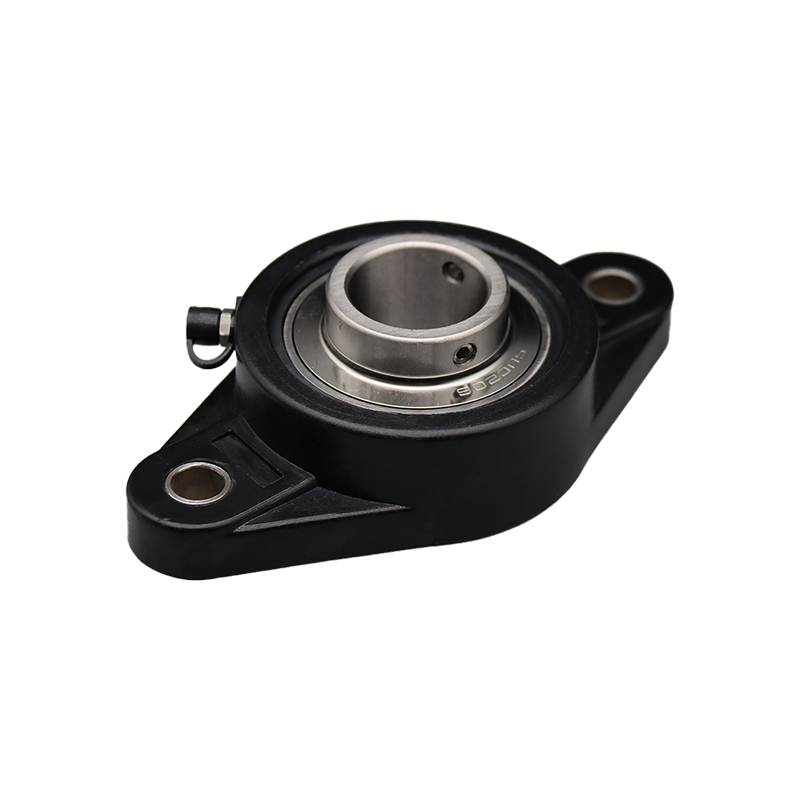

UCFL sorozatú párnablokk csapágyak - kettős csavaros karima konfiguráció

Az UCFL sorozatú párnablokk csapágyak öntöttvas házzal és gömb alakú külső gyűrűvel rendelkeznek a csapágybetéten, amelyet igazítási elhelyezést és robusztus rögzítést igénylő alkalmazásokhoz terveztek. Az UCFL sorozat kétcsavaros karimás konfigurációt tartalmaz, amely stabilitást és terheléseloszlást biztosít kompakt formában. A csapágybetét a házon belül rögzítőcsavaros zárral van rögzítve. Ezt a terméket úgy tervezték, hogy megfeleljen az ipari szabványoknak, megbízható megoldást kínálva az erőátviteli rendszerekhez.

Termékjellemzők

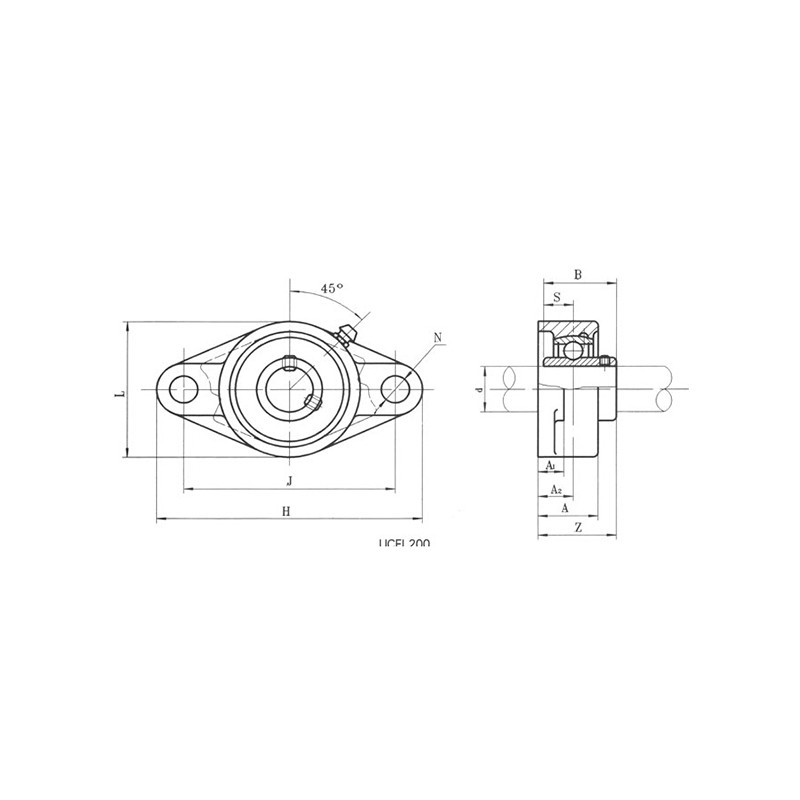

• Kétcsavaros karimaház: Az UCFL ház kiváló minőségű vasból van öntve, amely szerkezeti integritást és terhelés alatti deformációval szembeni ellenállást biztosít. A kétcsavaros rögzítési minta megkönnyíti a biztonságos és egyszerű felszerelést a berendezés kereteire.
• Gömb alakú külső gyűrű: A csapágybetét gömb alakú külső átmérőjű, ami lehetővé teszi a tengely kezdeti eltolódását a szerelés során. Ez a funkció akár 2° statikus szögeltolódást is lehetővé tesz a teljesítmény veszélyeztetése nélkül.
• Setscrew Locking Mechanism: A csapágy belső gyűrűjét két, 120° szögben elhelyezett rögzítőcsavar rögzíti a tengelyhez. Ez a reteszelési módszer szilárd tapadást biztosít a tengelyen, megakadályozza a csúszást és fenntartja a koncentrikusságot üzemi terhelés mellett.
• Előre kenhető és tömített: Mindegyik csapágy előre be van kenve egy szabványos zsírral az azonnali használat érdekében, és érintkező tömítésekkel van felszerelve, hogy megakadályozzák a szennyeződés bejutását és megtartsák a kenőanyagot, meghosszabbítva az élettartamot a különböző működési környezetekben.

Alkalmazási területek

Ez a termék egy műszaki alkatrész a következő mechanikai rendszerekben és berendezésekben való használatra:

• Szállítószalag rendszerek és anyagmozgató berendezések.
• Mezőgazdasági gépek, beleértve a talajművelő és betakarító eszközöket.
• Csomagoló és palackozó sorok.
• Textilgyártó gépek.
• HVAC ventilátorok és ipari fúvók.

Közös beszerzési megkeresések

1. Mi a különbség az UCFL és az UCF párnablokk csapágyai között, és mikor válasszam ki az egyiket a másik helyett?

Az elsődleges különbség a szerelési konfiguráció. Az A UCFL sorozat kétcsavaros, elliptikus karimás házzal rendelkezik, míg az UCF sorozat négycsavaros, négyzet alakú karimás házat használ. Az UCFL-t jellemzően olyan alkalmazásokban használják, ahol korlátozott a rögzítési hely, vagy ahol a kétcsavaros minta elegendő a terhelési követelményekhez, például függőleges felületeken vagy gépvázakon. Ezzel szemben az UCF sorozat stabilabb, nagyobb teherbírású rögzítést biztosít négycsavaros mintájának köszönhetően. A kiválasztásnak a tervezés konkrét terhelési követelményein és a rendelkezésre álló rögzítési helyen kell alapulnia. A részletes terheléselemzéshez műszaki támogató csapatunk segíthet a megfelelő sorozat és csapágyméret kiválasztásában.

2. Hogyan határozhatom meg a tengelyem megfelelő csapágyméretét, és hogyan előzhetem meg az eltolódás vagy vibráció miatti idő előtti meghibásodást?

A megfelelő csapágyméret, különösen a furatátmérő (ID) kiválasztása kritikus fontosságú a tengelyen való megfelelő illeszkedés biztosításához. Ez megakadályozza az olyan gyakori problémákat, mint a csapágy kúszása vagy a tengely sérülése. Az eltolódás miatti idő előtti meghibásodást az UCFL csapágy gömb alakú külső gyűrűje mérsékli, amely alkalmazkodik a kisebb kezdeti statikus eltolódásokhoz. A csapágy tervezési kapacitását meghaladó túlzott dinamikus eltolódás vagy rezgés azonban az élettartam csökkenéséhez vezethet. Ennek megakadályozása érdekében számítsa ki az alkalmazás tényleges terhelését, működési sebességét és hőmérsékletét. Azt is ellenőriznie kell, hogy a tengelytűrés és a ház furata meghatározott határokon belül van-e. Összetett alkalmazásokhoz vagy számításainak érvényesítéséhez tekintse meg a csapágy terhelési besorolási táblázatait, vagy kérjen konzultációt alkalmazásmérnökeink egyikével.
