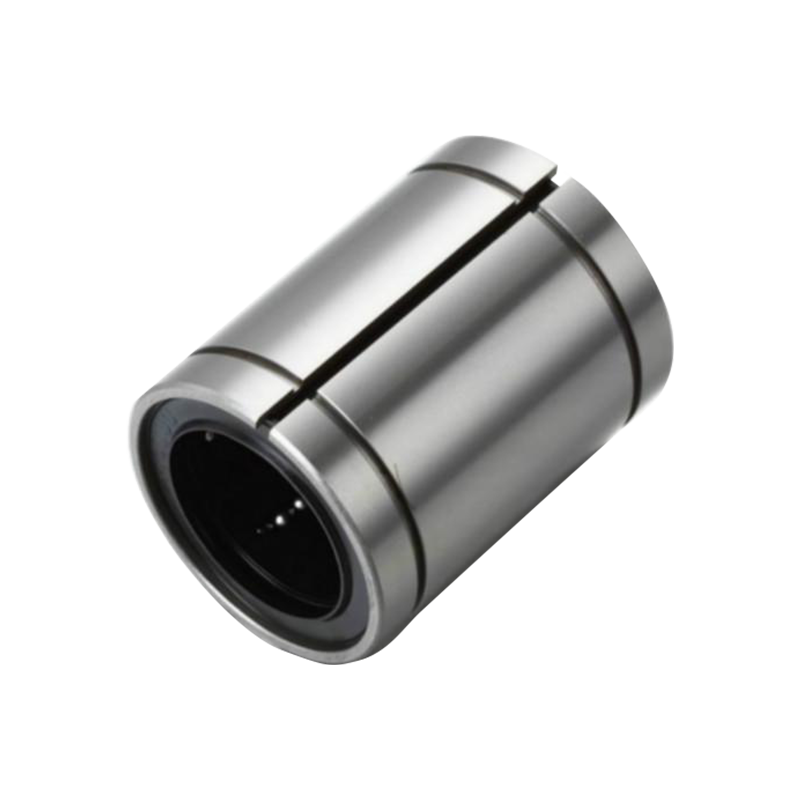

LMB ... UU..AJ sorozat Állítható lineáris golyóscsapágyak nagy pontosságú, nagy terhelésű kapacitású mozgási alkatrészek, amelyeket széles körben használnak a mechanikus berendezésekben és az automatizálási rendszerekben. Ezt a terméksorozatot állítható módon tervezték, lehetővé téve a felhasználók számára, hogy pontosan beállítsák a rést a tényleges igények szerint, ezáltal javítva a működés simaságát és pontosságát. Különleges kettős tömítésszerkezete hatékonyan megakadályozza a zsírszivárgást és a külső szennyeződést, meghosszabbítva a csapágy élettartamát. Az LMB ... UU..AJ sorozat szintén alacsony súrlódási ellenállással rendelkezik, lehetővé téve a magasabb működési sebességet és javítja az általános munka hatékonyságát. Ezenkívül a csapágy belső és külső gyűrűi nagy szilárdságú anyagokból készülnek, hogy biztosítsák a stabilitást és a tartósságot kemény munkakörülmények mellett.
Termékparaméterek

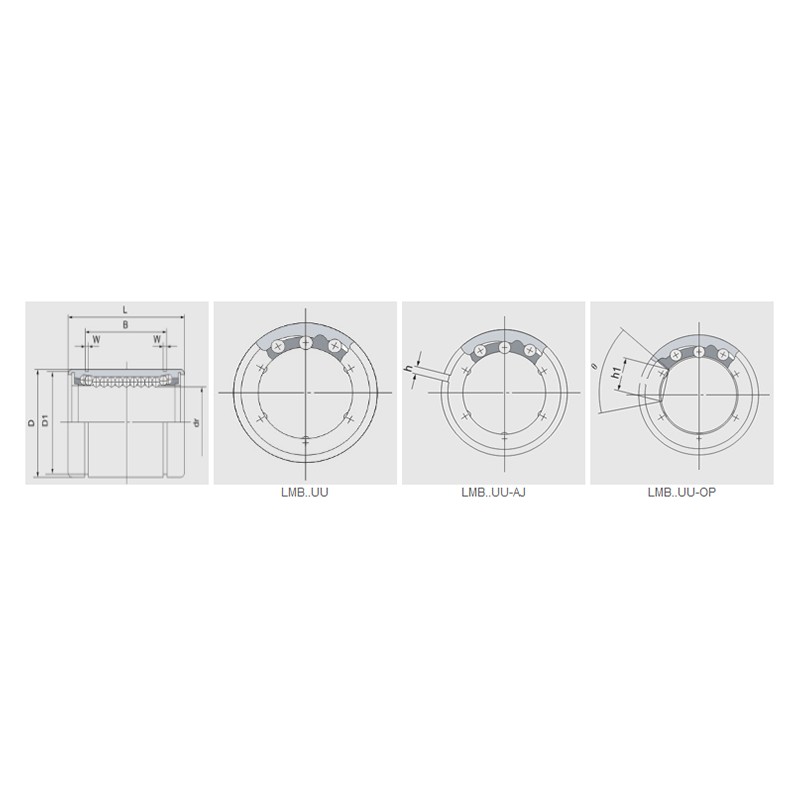

| Gyantafogó | Névleges tengely átmérőjű | dr. | Fő dimenziók és tolerancia | Különcség | Radiális clearance (max) | Alapvető terhelés besorolása (kN) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB… UU | Golyóáramkör | Súly (kg) | LMB… UU-AJ | Golyóáramkör | Súly | Lmb… uu-op | Golyóáramkör | Súly (kg) | Hüvelyk | mm | Hüvelyk | mm | Pontosság (hüvelyk) | Pontosság (μM) | Magas (hüvelyk) | Magas (μm) | D (hüvelyk/mm) | D Tolerancia （hüvelyk） | D tolerancia （(μm） | L (hüvelyk/mm) | L Tolerancia (hüvelyk) | L tolerancia (μm) | B (hüvelyk/mm) | B tolerancia (hüvelyk) | B tolerancia (μM) | W (hüvelyk/mm) | D1 (hüvelyk/mm) | H (hüvelyk/mm) | H1 (hüvelyk/mm) | θ | Pontosság | Magas | Dinamikus | Statikus | |
| Lmb4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | - - | - - | - - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12,700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0,992 | .4687/11.906 | .04/1 | - - | - - | .0003/8 | .0005/12 | -0001/-3 | 206 | 265 |
| LMB6UU | 4 | 14 | Lmb6uu-AJ | 4 | 13.5 | - - | - - | - - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0,992 | .5880/14.935 | .04/1 | - - | - - | .0003/8 | .0005/12 | -0001/-3 | 225 | 314 |
| LMB8UU | 4 | 37 | Lmb8uu-AJ | 4 | 36.5 | Lmb8uu-op | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -0001/-3 | 510 | 784 |
| LMB10UU | 4 | 76 | Lmb10uu-AJ | 4 | 74 | LMB10UU-op | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1,5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -0001/AH15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | Lmb12uu-AJ | 5 | 93 | LMB12UU-op | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31,750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -0002/AH15-4 | 862 | 1370 |
| LMB16UU | 6 | 200 | LMB16UU-AJ | 6 | 198 | LMB16UU-op | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39,688/1,5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44.57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -0002/AH15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-AJ | 6 | 430 | LMB20UU-op | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50,800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50.92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -0003-8 | 1570 | 2740 |
| LMB24UU | 6 | 670 | Lmb24uu-AJ | 6 | 660 | Lmb24uu-op | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60,325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -0003-8 | 2180 | 4020 |
| LMB32UU | 6 | 1140 | Lmb32uu-AJ | 1120 | 1 | LMB32UU-op | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1,0/25.40 | 50 ° | .0007/17 | .0010/25 | -0005-13 | 3820 | 7940 |
