Az SQD sorozatú gömbcsukló rúd végcsapágy egy nagy teljesítményű mechanikus csatlakozási alkatrész, amelyet széles körben használnak a repülésben, az autókban és az ipari berendezésekben. Kopásálló anyagokból készülnek, kiváló korrózióállósággal és fáradtságállósággal rendelkeznek, és nagy terhelések és szélsőséges környezetek mellett stabil működési teljesítményt tudnak fenntartani. Az SQD sorozat tervezési jellemzői között szerepel a rugalmas forgási képességek és a könnyen telepíthető struktúrák, lehetővé téve számukra az erő hatékony hordozását és továbbítását különféle alkalmazásokban. Ez a golyószervezés lehetővé teszi a szabad mozgást több irányba, hogy kielégítse a különböző sportigényeket. Ezenkívül az SQD sorozatú termékek széles skálájúak, hogy megfeleljenek a különböző berendezések igényeinek, biztosítva a rendszer általános megbízhatóságát és szolgáltatási élettartamát. Akár a robotikában, a hidraulikus rendszerekben vagy más mechanikus eszközökben, az SQD sorozatú gömbcsukló -rúd végső csapágyak kulcselemek a hatékony és stabil működés biztosítása érdekében.
Termékparaméterek

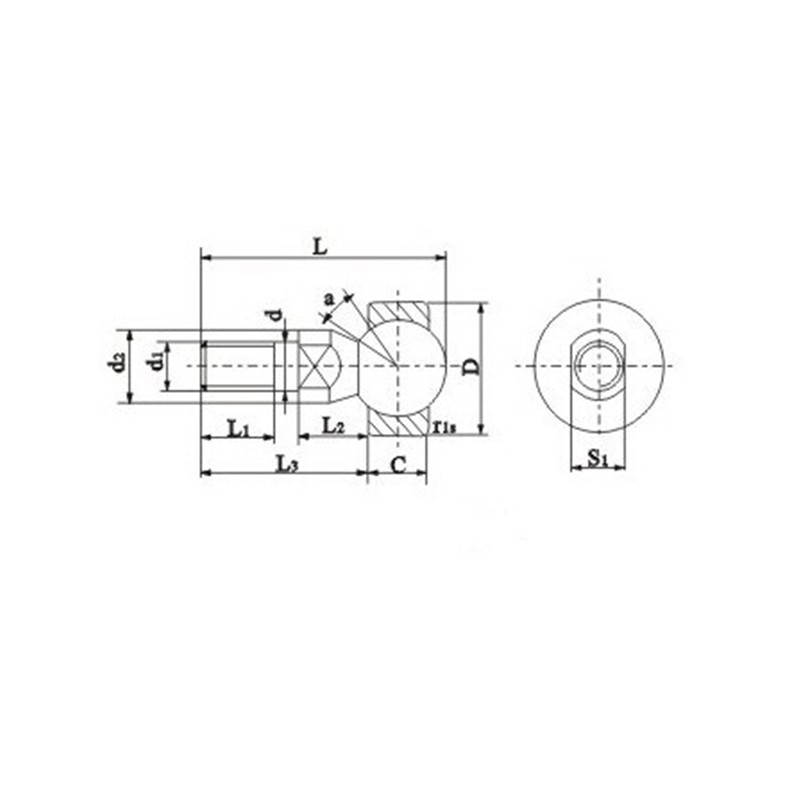

| Kijelölés | Méretek （mm） | Statikus terhelési besorolások (kN) | Súly (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | d2 | L1 | l2 | L3 | L | S1 | C | D | RS | α ° ≈ | |||
| Sqd5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| Sqd6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| Sqd8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| Sqd10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | Az | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
