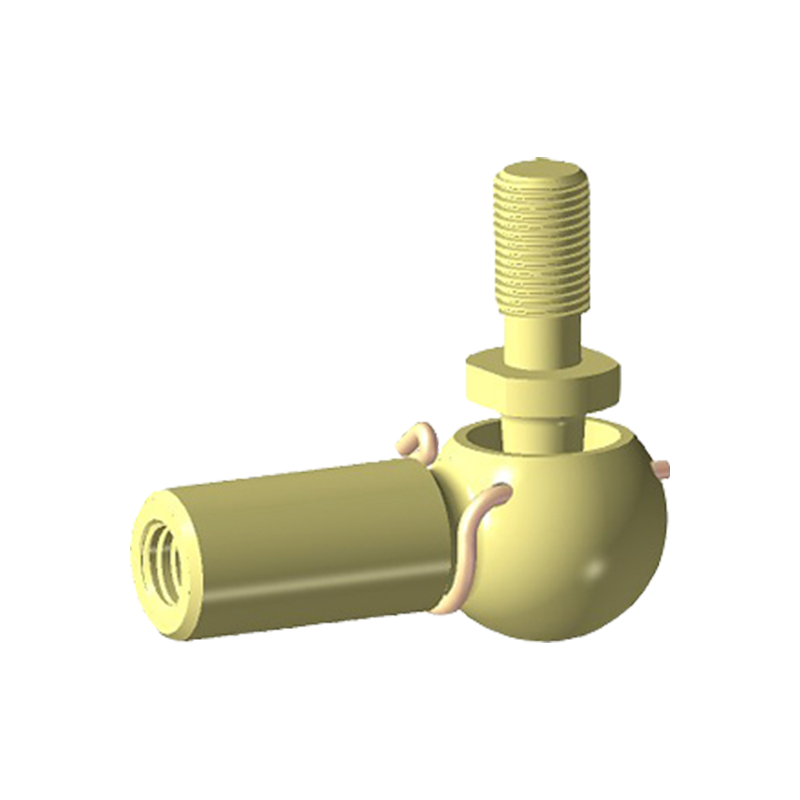

Az SQG sorozatú gömbcsukló-rúd végcsapágy egy nagyteljesítményű mechanikus csatlakozási alkatrész, amelyet széles körben használnak különféle ipari és mechanikus berendezésekben. Kiváló minőségű anyagokból készül, ez a csapágy kiváló kopási és korrózióállósággal rendelkezik, és normál módon képes működni szélsőséges körülmények között. Az SQG sorozat kialakítása kiváló teherhordó kapacitást és rugalmas mozgástartományt biztosít, amely alkalmas különféle mozgási formákra, például forgásra, lengéssel és tengelyirányú mozgásra. Ezenkívül a gömbcsukló szerkezete hatékonyan csökkentheti a súrlódást és javíthatja az átviteli hatékonyságot. Az SQG sorozatú gömbcsukló rúd végső csapágyak széles körben használják autókban, repülőgépiparban, gépek gyártásában és más mezőkben, és kulcselemek a mechanikus rendszerek stabilitásának és megbízhatóságának biztosítása érdekében.
Termékparaméterek

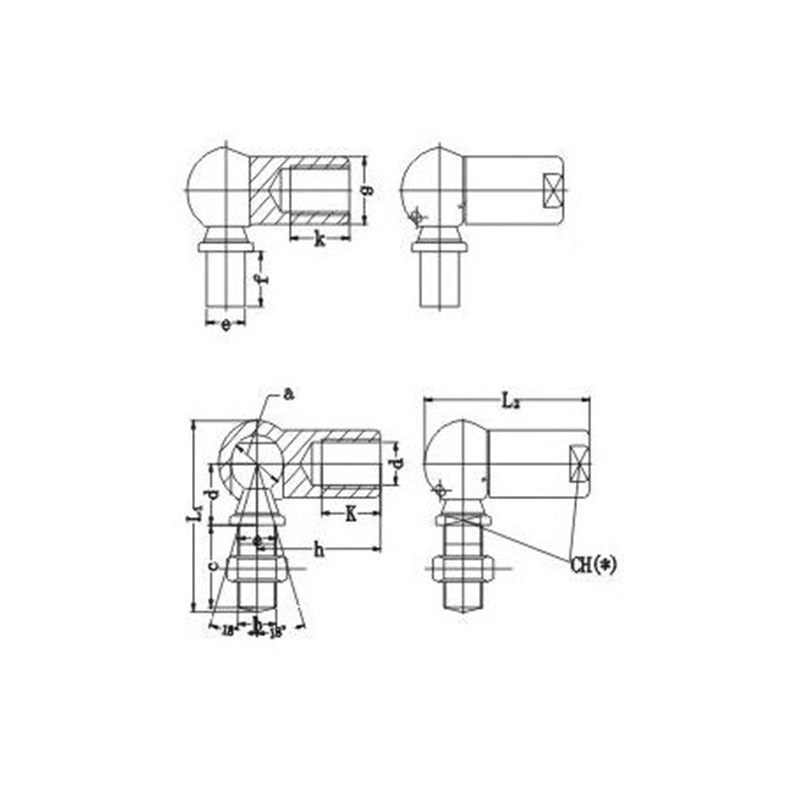

| Kijelölés | Méretek （mm） | Statikus terhelési besorolások (kN) | Súly (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | d2 | d3 | L1 | l2 | L3 | S | L1 | D1 | D3 | α ° ≈ | |||
| SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| SQG8 | ÚR | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| SQG14 | M14 × 1,5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| SQG14/B5 | M14 × 2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
