SQZ ...- RS sorozatú gömbcsukló-rúd végső csapágyak nagy teljesítményűek, tartós mechanikus alkatrészek, amelyeket széles körben használnak a különféle ipari és mechanikai rendszerekben. Ennek a csapágynak a kialakítása lehetővé teszi a rugalmas mozgást tengelyirányú és sugárirányú terhelések mellett, kiváló működési stabilitást biztosítva. Az SQZ ...- RS sorozatot kiváló minőségű anyagokkal gyártják, hogy biztosítsák annak megbízhatóságát magas hőmérsékleten és durva környezetben. Ezenkívül egyedi tömítőszerkezete hatékonyan megakadályozza a por és a szennyeződés behatolását, meghosszabbítva a csapágy élettartamát. Könnyen telepíthető és alkalmas sok mezőre, beleértve az autókat, a repülés, az építőipari gépeket, stb.
Termékparaméterek

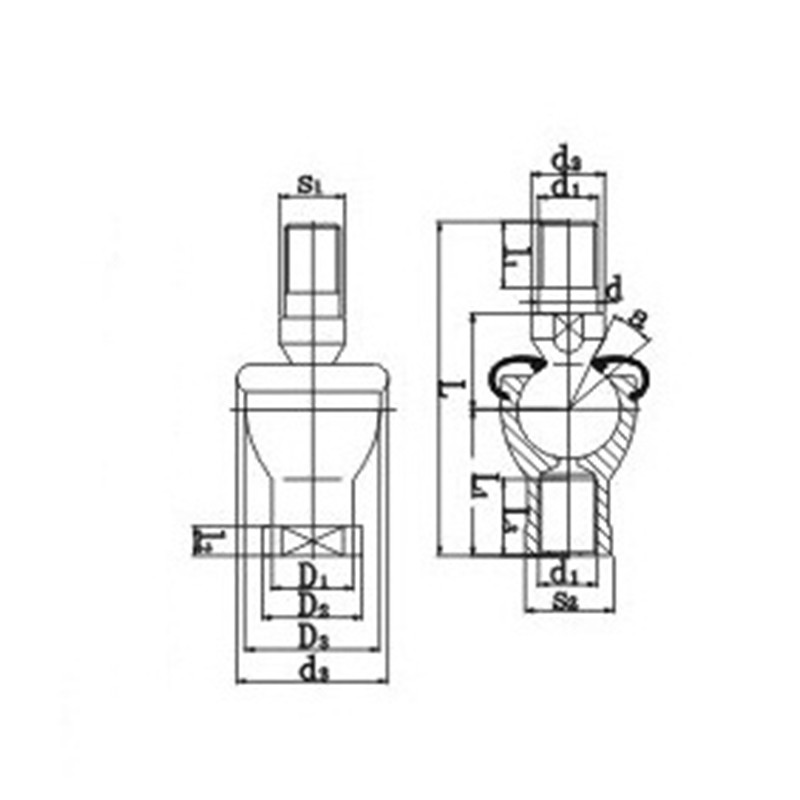

| Kijelölés | Méretek （mm） | Statikus terhelési besorolások (kN) | Súly (kg) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | d2 | d3 | L1 | l2 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQZ5-RS | M5 | 9 | 19 | 8 | 11 | 7 | 46 | 24 | 4 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
| SQZ6-RS | M6 | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
| SQZ8-RS | M8 | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
| SQZ10-RS | M10 × 1,25 | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.12 |
| SQZ12-RS | M12 × 1,25 | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11 | 0.18 |
| SQZ14-RS | M14 × 1,5 | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8 | 25 | 20 | 25 | 36 | 22 | 11 | 15 | 0.27 |
| SQZ16-RS | M16 × 1,5 | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8 | 27 | 22 | 27 | 40 | 22 | 11 | 15 | 0.36 |
| SQZ18-RS | M18 × 1,5 | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10 | 32 | 25 | 31 | 45 | 27 | 11 | 19 | 0.54 |
| SQZ20-RS | M20 × 1,5 | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19 | 0.57 |
| SQZ22-RS | M22 × 1,5 | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23 | 0.76 |
