1600-as sorozat

Az 1600-as sorozatú mélyhornyú golyóscsapágy egy széles körben használt gördülőcsapágy. Alacsony súrlódási ellenállással és nagy sebességgel rendelkezik, és ellenáll a radiális terhelésnek vagy a kombinált radiális és axiális terhelésnek. Ez a csapágysorozat egy külső gyűrűből, egy belső gyűrűből, egy acélgolyókészletből és egy ketrecből áll. Különféle modellek léteznek, például 16011, 16012 stb., amelyek belső átmérője 25 mm és 100 mm között van, és a külső átmérők és vastagságok is változnak. Kiváló teljesítményének és széles körű alkalmazási körének köszönhetően az 1600-as sorozatú mélyhornyú golyóscsapágyak fontos szerepet játszanak a gépiparban, az autókban, a felvonókban és más iparágakban.

Ajánlatkérés küldése

Termék bemutatása

Az 1600-as sorozatú mélyhornyú golyóscsapágyak rendkívül széles keresztmetszetű kialakítást alkalmaznak, ami nagyobb radiális terhelhetőséget és jobb tengelystabilitást biztosít, mint az azonos furatú szabványos könnyű profilú csapágyak. A furat átmérője 10 mm és 50 mm között, a külső átmérője 26 mm és 80 mm között, a szélessége pedig 8 mm és 18 mm között van, így a sorozat olyan házakba is beilleszthető, ahol a teherbírás fontosabb, mint a tömörség. A gyártás az ISO 15 határméreteket követi. A préselt acél ketrecek alapfelszereltség, a poliamid ketrecekkel alacsony zajszintű helyekre kínálnak. A CN, C3 és C4 hézagosztályok a rendelési szakaszban választhatók, a nyitott, ZZ és 2RS tömítési változatok pedig ugyanazon a határfelületen osztoznak. Minden tétel méretvizsgálati jelentésekkel és anyagtanúsítványokkal együtt kerül szállításra.

Extra széles szakasz

A szélesebb gyűrűk növelik a radiális kapacitást és javítják a tengely stabilitását folyamatos terhelés mellett, miközben a furat méretei változatlanok maradnak.

Egy határplatform

Az Open, ZZ és 2RS változatok, valamint a hézagosztályok méretei azonosak, így egy alkatrészcsalád több összeszerelősort takar.

Zárolt kötegparaméterek

A folyamatbeállítások futásonként rögzítve vannak, így a futási pontosság az ismétlődő beszerzési rendelések elfogadott tűréshatárain belül marad.

Ellenőrző csomag

A tételnyilvántartások, a méretjelentések és az anyagtanúsítványok minden szállítmányhoz tartoznak a bejövő ellenőrzések és auditok céljából.

Rendelési referencia

Furat átmérője 10 mm - 50 mm

Külső átmérő 26 mm - 80 mm

Szélesség 8 mm - 18 mm

Dinamikus terhelési besorolás 7,0 kN - 30,0 kN

Statikus terhelési besorolás 3,8 kN - 18,5 kN

Ketrec opciók Préselt acél / poliamid

Elszámolási osztályok CN / C3 / C4

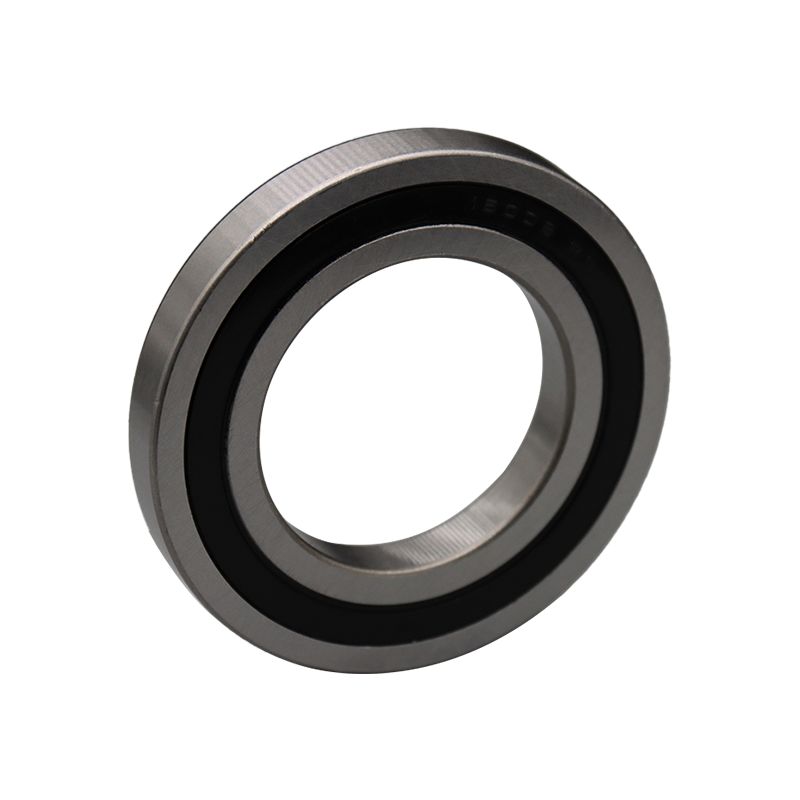

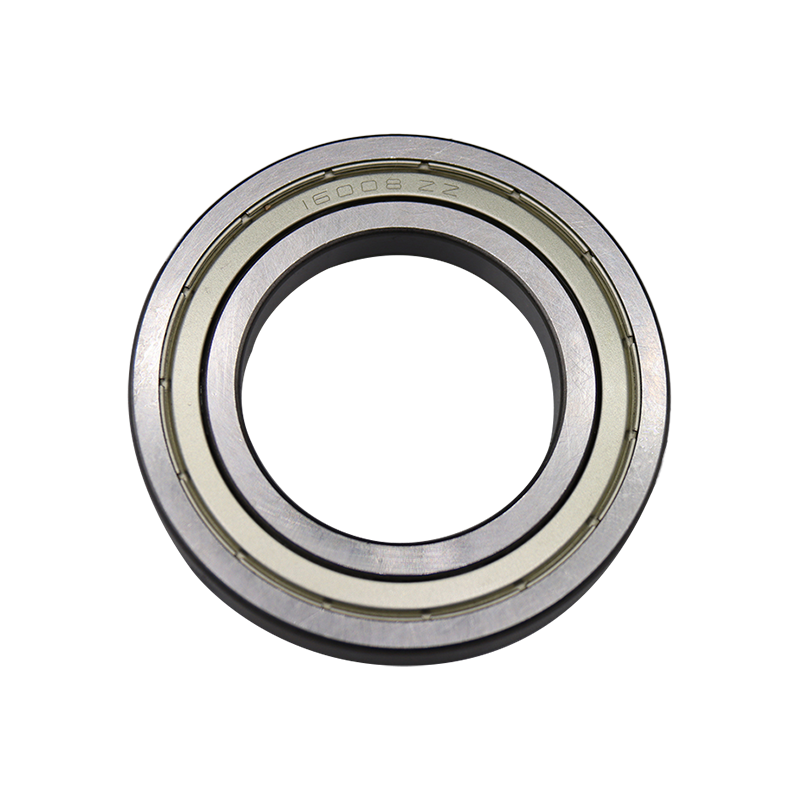

Tömítési változatok Nyitva / ZZ / 2RS

Precíziós lehetőségek P0 / P6

Csomagolás Ipari karton / ömlesztett tálca

Ahol a sorozat meg van adva

Ipari szivattyúk

Tengelytámasztó centrifugális és térfogat-kiszorításos szivattyúkban, amelyek további radiális ráhagyást igényelnek.

Fogaskerekes reduktorok

Bemenő és kimenő tengely csapágyak könnyű és közepes redukciós egységekben, korlátozott háztérrel.

Elektromos motorok

Rotortámasz, ahol a szélesebb rész javítja a stabilitást folyamatos terhelés mellett.

Szállítószalagos rendszerek

Mérsékelt radiális követelményeket támasztó anyagmozgató berendezések gördülőcsapágyai.

Mezőgazdasági gépek

A meghajtás és az üresjárat pozíciói pornak és szezonális hőmérséklet-ingadozásoknak kitett munkaeszközökben.

Textil berendezések

Görgőtámasz a feldolgozó gépekben, amelyek folyamatosan, stabil sebességgel működnek.

Vevői érdeklődés

Miben hasonlít az 1600-as sorozat a 6200-as sorozathoz?

Az 1600-as sorozat szélesebb keresztmetszettel rendelkezik, mint a 6200-as vonal ugyanazon a furatnál, ami nagyobb radiális kapacitást és jobb tengelystabilitást biztosít. A kiválasztás attól függ, hogy a háztér vagy a teherbírás a korlátozó tényező.

Könnyen elérhetőek a C3-as verziók?

A C3 kiegyenlítés félkész készletben van a szokásos méretekhez, és soronként visszaigazolva a rendelési szakaszban. A CN továbbra is az alapértelmezett osztály a teljes méretű elérhetőséghez.

Különböző tömítési változatok kombinálhatók egy rendelésben?

Igen. A nyitott, ZZ és 2RS változatok határméretei megegyeznek, így több tömítési konfiguráció is megjelenhet egy beszerzési rendelésben, és a specifikációs lapon is megerősítve.

Milyen dokumentumokat kísérnek az ömlesztett szállítmányok?

Az ömlesztett szállítmányok tartalmazzák a tételszám-feljegyzéseket, a méretellenőrzési jelentéseket és az anyagbizonyítványokat. A beérkező ellenőrzéshez szükséges további dokumentumok megrendelés visszaigazolásakor intézhetők.

Raktári és sorjegyzetek

Csomagolás integrity

A korróziógátló burkolatokat tartsa lezárva a vezetékoldali kiadásig. A nyitott csomagolás felszívja a nedvességet a hőmérséklet-ciklus során, és foltokat hagy maga után, amelyek nem felelnek meg a beérkező ellenőrzésnek.

Nyomja meg az illesztés irányát

Alkalmazzon erőt az interferencia alatt álló gyűrűre. A golyókészleten áthaladó terhelés bemélyedéseket hagy maga után, amelyek menetzajként jelennek meg, amikor az egység eléri a működési sebességet.

Furat állapot ellenőrzés

Felszerelés előtt ellenőrizze a kerekséget és a felületi minőséget. A forgács és a sorja megváltoztatja a hatékony interferenciát és lerövidíti az élettartamot folyamatos üzemű pozíciókban.

Nyitott változatú kenés

Igazítsa a zsír alapolaj viszkozitását a sebességhez és a hőmérséklethez. A lezárt változatok előre feltöltve érkeznek, és nem igényelnek előzetes összeszerelési kenést.

1600-as sorozat extra széles ipari ellátási program tétel nyomon követhetősége

Csapágy megnevezése	Méret (mm)				Alap terhelési értékek (kN)		Sebességértékek (rpm)		Súly
Csapágy megnevezése	d	D	B	rs min	Kr	Cor	Zsír	Olaj	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
