6900 sorozatú mélyhornyú golyóscsapágyak | Alacsony profilú csapágyak kompakt gépekhez

6900-as sorozat

A 6900-as sorozatú mélyhornyú golyóscsapágy egy precíziós csapágy, amelynek belső átmérője 10 mm, külső átmérője 22 mm és vastagsága 6 mm. Ezt a csapágyat széles körben használják motorokban, vízszivattyúkban, elektromos szerszámokban, légkompresszorokban, háztartási készülékekben és egyéb berendezésekben, és nagy teherbíró képessége és stabil működése miatt kedvelik. Ugyanakkor a 6900-as sorozatú csapágyak nagy gyártási pontosságot igényelnek, és alkalmasak nagy sebességű forgásra és bizonyos radiális terhelések viselésére. Számos gépészeti berendezés nélkülözhetetlen kulcselemei.

Ajánlatkérés küldése

6900

sorozat

Deep Groove

Golyóscsapágy

SZÉLES SZEKCIÓ · GYÁRTÁSI ELLÁTÁS · ISO 15

A 6900-as sorozatú mélyhornyú golyóscsapágyak a szélesebb szakaszt foglalják el a könnyű szakasz mélyhornyos tartományán belül, nagyobb radiális kapacitást biztosítva, mint a 6800-as vonal kisebb külső átmérő mellett, mint a megfelelő 6200-as méret. A furat lefedettsége 10 mm-től 50 mm-ig, a külső átmérő 22 mm-től 72 mm-ig terjed. A gyártás az ISO 15 határméreteket követi. A préselt acél ketreceket alapfelszereltségként szállítjuk, üvegszál erősítésű poliamiddal az alacsonyabb zajszint érdekében. A CN, C3 és C4 hézagosztály a rendelési szakaszban választható, és a tömítési konfiguráció soronként rögzített. Minden szállítmányt tételnyilvántartások és méretellenőrzési jelentések kísérnek.

Kapacitás könnyű szekcióban

A 6800-as vonalnál szélesebb gyűrűk növelik a sugárirányú terhelést anélkül, hogy a 6200-as borítékra váltanának.

Rendelési szakasz konfigurációja

A hézag, a ketrec és a tömítés beszerzési rendelési soronként egy határfelületen van rögzítve.

Ismételhető kötegelt kimenet

A zárolt folyamatparaméterek a futási pontosságot az egyeztetett tűréssávokon belül tartják.

Ellenőrző nyomvonal

A tételrekordok, méretjelentések és anyagtanúsítványok minden szállítmányhoz tartoznak.

MEGRENDELÉSI REFERENCIA

Furat 10-50 mm

Külső 22-72 mm

Szélesség 6-12 mm

Dinamikus C 4,6–24,0 kN

Statikus C0 2,4–14,5 kN

Cage Acél / PA

Felmentés CN / C3 / C4

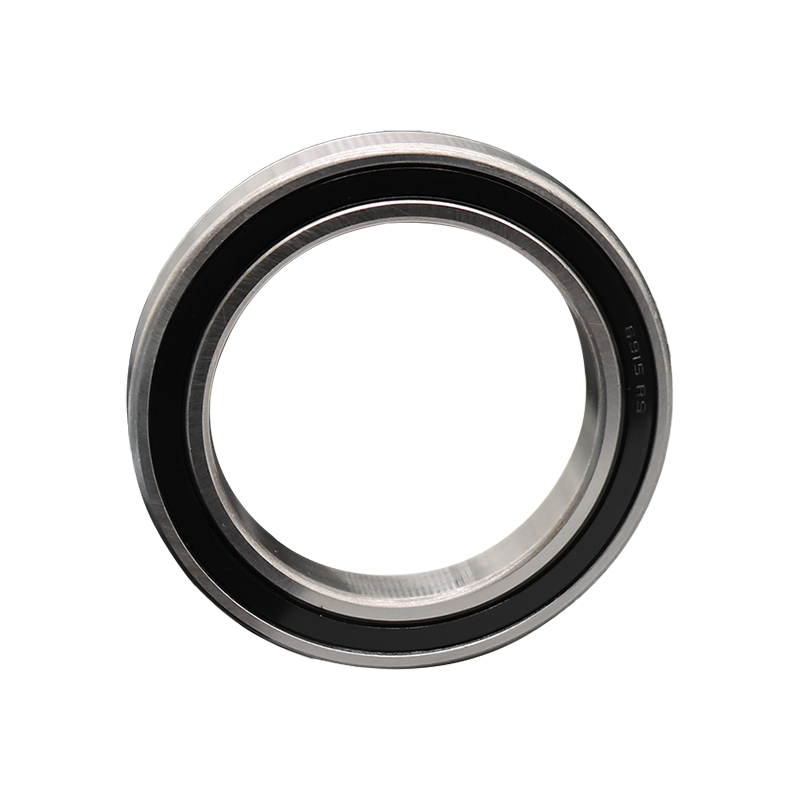

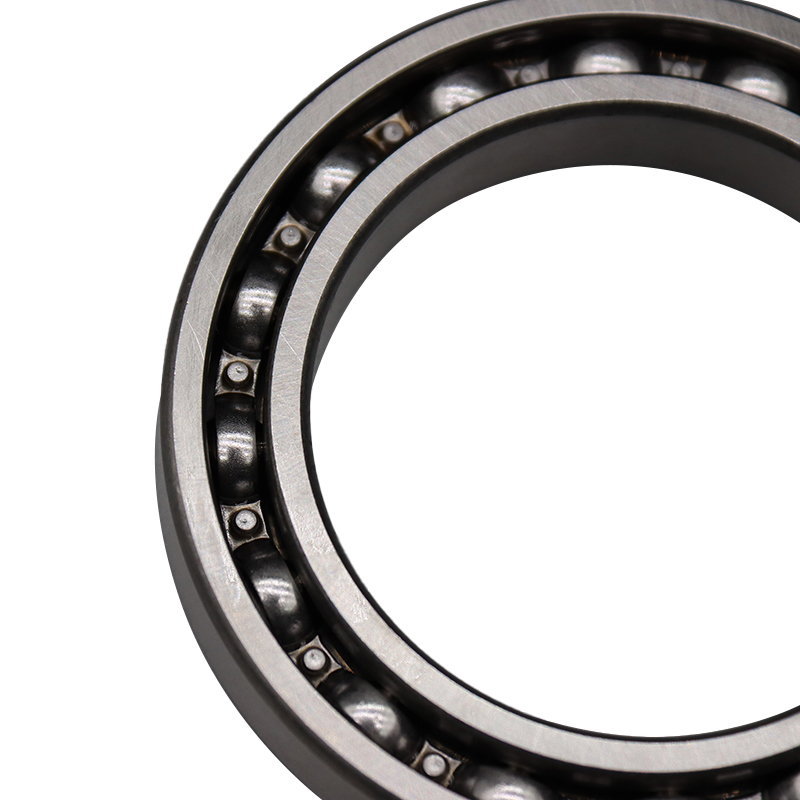

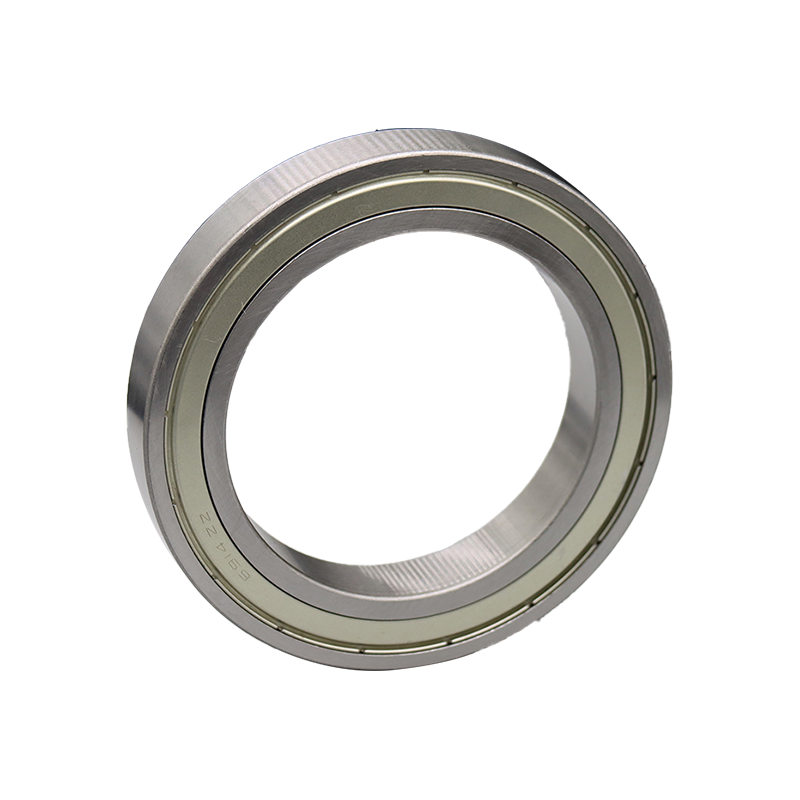

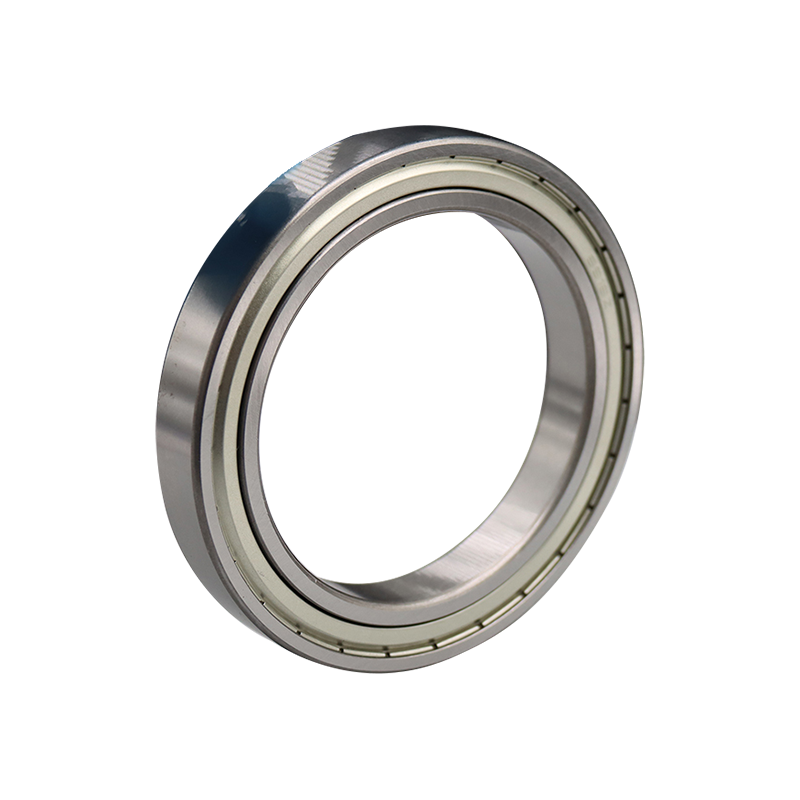

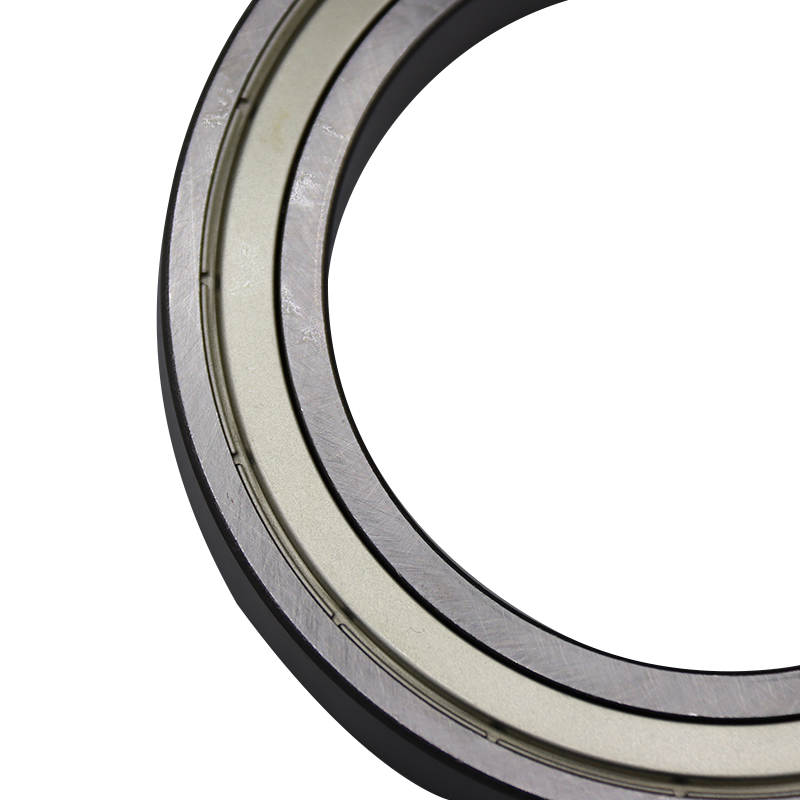

Tömítés Nyitva / ZZ / 2RS

Precizitás P0 / P6

Pack Karton / Tálca

Specifikációs területek

01 A szivattyú meghajtása véget ér Tengelytámasz kis és közepes centrifugálszivattyúkban, pornak kitett szervizzel.

02 Fogaskerék-csökkentő tengelyek Bemeneti és közbenső pozíciók fix házfuratokkal rendelkező könnyű egységekben.

03 Motor rotor támaszték Végkonzol pozíciók kis és közepes motoroknál mérsékelt radiális igény mellett.

04 Ventilátor és légfúvó egységek A járókerék tengelyének megtámasztása szellőztető berendezésekben folyamatos terhelés mellett.

05 Szállító görgők Gördülőcsapágyak könnyű szállítóvezetékekben mérsékelt terhelés és sebesség mellett.

06 Mezőgazdasági mellékletek A meghajtás és az üresjárat pozíciói pornak és hőmérsékletingadozásoknak kitett munkaeszközökben.

Vevői érdeklődés

Miben hasonlít a 6900-as szakasz a 6200-as sorozathoz?

A 6900-as sorozat kisebb külső átmérőjű, mint a 6200-as, ugyanabban a furatban, de szélesebb a keresztmetszete, mint a 6800-as. Olyan házakhoz illik, ahol a 6200-as átmérő túl nagy, míg a 6800-as besorolás nem elegendő.

Raktáron vannak a C3-as verziók?

A C3 félkész készletben kerül szállításra a szokásos méretekhez, és soronként visszaigazolva a rendelési szakaszban. A CN továbbra is az alapértelmezett osztály a teljes méretű elérhetőséghez.

A nyitott és zárt változatok együtt szállíthatók?

Igen. Nyitott, ZZ és 2RS megosztja a határméreteket, így több tömítési konfiguráció egyesül egy beszerzési megrendelésben, és a specifikációs lapon megerősítik.

Mi határozza meg a poliamid és az acél ketrec kiválasztását?

A poliamid a hőmérsékleti mennyezeten belüli alacsonyabb zajszinteket, míg az acél magasabb hőmérsékleti és ütési körülményeket takar. A helyettesítéseket először az alkalmazás paraméterei alapján vizsgálják meg.

Raktári és sorjegyzetek

A csomagolás integritása A korróziógátló burkolatokat tartsa lezárva a vezetékoldali kiadásig. A nyitott csomagolás felszívja a nedvességet a hőmérséklet-ciklus során.

Nyomja meg az illesztés irányát Alkalmazzon erőt az interferencia alatt álló gyűrűre. A golyókészleten keresztül történő terhelés bemélyedéseket hagy, amelyek futó zajként jelennek meg.

Furat condition Felszerelés előtt ellenőrizze a kerekséget és a felületi minőséget. A forgács és a sorja megváltoztatja a hatékony interferenciát és lerövidíti az élettartamot.

Nyitott változatú zsír Igazítsa az alapolaj viszkozitását a sebességhez és a hőmérséklethez. A lezárt változatok előre kitöltve, extra lépés nélkül érkeznek.

Csapágy megnevezése	Méret (mm)				Alap terhelési értékek (kN)		Sebességértékek (rpm)		Súly
Csapágy megnevezése	d	D	B	rs min	Kr	Cor	Zsír	Olaj	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
