R sorozat

Az R sorozatú mélyhornyú golyóscsapágy széles körben használt csapágytípus. Jellemzői az egyszerű szerkezet, a könnyű telepítés és az alacsony karbantartási költség. Ellenáll a radiális terhelésnek és bizonyos kétirányú axiális terhelésnek. Ezenkívül az R sorozatú mélyhornyú golyóscsapágyak alacsony súrlódási, alacsony zajszintű és alacsony vibrációs jellemzőkkel is rendelkeznek, és alkalmasak nagy sebességű működési körülményekre. Ez a fajta csapágy különféle szerkezeti típusokat kínál, például porvédővel, tömítőgyűrűvel stb., hogy megfeleljen a különböző munkakörnyezetek igényeinek.

Ajánlatkérés küldése

R SOROZAT · DEEP GROOVE · EXTRA SMALL

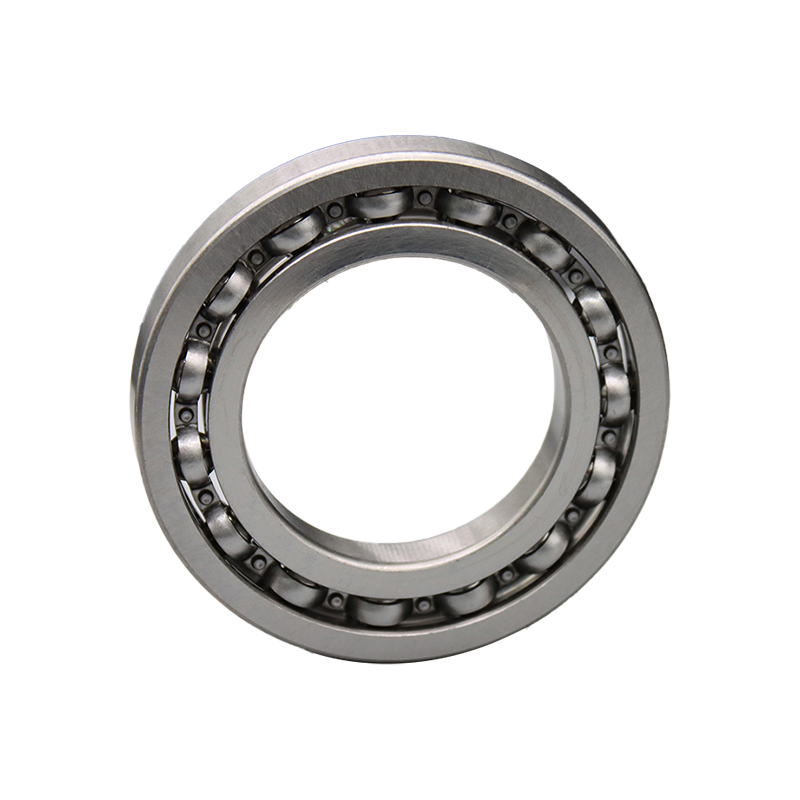

R sorozat Mélyhornyú golyóscsapágy

hüvelyk / metrikus furat nyitott / árnyékolt / lezárt P0 / P5 pontosság

Kompakt lábnyom

A korlátozott helyigényű alkalmazásokhoz tervezett R sorozat megbízható radiális és axiális terheléstartást biztosít minimális burkolaton belül.

Hüvelykes és metrikus változatok

Kapható szabványos hüvelykes furatméretekkel (R4, R6, R8 stb.), valamint metrikus megfelelőkkel a meglévő kivitelekkel való cserélhetőség érdekében.

Tömítési konfigurációk

Nyitott, fémárnyékolt (ZZ) vagy gumitömítésű (2RS) változatok állnak rendelkezésre a speciális szennyeződési és kenési követelmények kielégítésére.

Sima működés

A precíziós köszörülésű futópályák és a kiváló minőségű labdák alacsony rezgésszintet és csökkentett akusztikus zajt biztosítanak az érzékeny berendezésekben.

Specifikáció összefoglalása

Furat átmérője 3,175–12,700 mm (0,125–0,500 hüvelyk)

Külső átmérő 7,938–28,575 mm (0,3125–1,125 hüvelyk)

Szélesség 2,779 mm - 7,938 mm

Dinamikus terhelési besorolás 0,5 kN - 4,6 kN

Statikus terhelési besorolás 0,2 kN - 2,3 kN

Sebességkorlátozás (zsír) 18000-42000 ford./perc

Gyakori alkalmazások

Hangszerek

Mérőeszközök, áramlásmérők és precíziós optikai berendezések.

Elektromos motorok

Kis ventilátormotorok, léptetőmotorok és miniatűr hajtások.

Autóipar

Elektromos ablakemelők, ajtózárak működtetői és érzékelőegységek.

Orvosi

Fogászati felszerelések, sebészeti eszközök és diagnosztikai műszerek.

Robotika

Csuklós működtetők, érzékelőcsapok és megfogó mechanizmusok.

Irodai berendezések

Nyomtatók, szkennerek és papíradagoló rendszerek.

•

Tárolás és kezelés

Eredeti csomagolásban, tiszta, száraz környezetben tárolandó. Kerülje a maró hatású vegyszerekkel való érintkezést. Tiszta kesztyűvel kezelje a futópályák szennyeződésének megelőzése érdekében.

•

Szerelési útmutató

Egyenletesen alkalmazzon erőt a felszerelendő gyűrűre. Használjon megfelelő támasztóhüvelyű prést. Soha ne fejtsen ki ütési erőt közvetlenül a csapágyra.

•

Kenés

A lezárt változatok élethosszig tartó előkenéssel vannak ellátva. A nyitott változatokhoz az üzemi sebesség- és hőmérséklet-tartománynak megfelelő zsír vagy olaj szükséges.

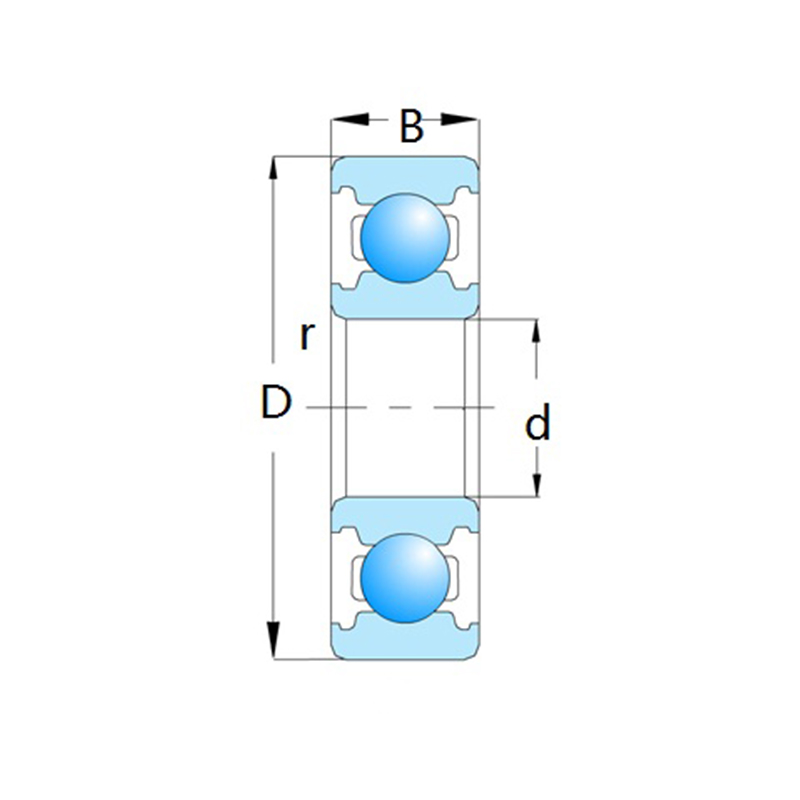

Csapágy megnevezése	Méret								Súly
	d	d	D	D	B	B	rs mbe	rs mbe	Kg
	be	mm	be	mm	be	mm	be	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
