3000A-2RS sorozat

A 3000A-2RS sorozatú kétsoros szögérintkezős golyóscsapágyak nagy teljesítményű csapágyak, amelyeket úgy terveztek, hogy ellenálljanak az egyidejű radiális és axiális terheléseknek. Egyedülálló kétsoros kialakítása nagyobb teherbíró képességet és stabilitást biztosít, és alkalmas nagy terhelésű és nagy sebességű alkalmazásokhoz. Ez a csapágysorozat kiváló minőségű anyagokból készül, kopás- és korrózióálló a hosszú távú és megbízható működés érdekében. A csapágy belső és külső gyűrűinek érintkezési szöge pontosan úgy van kialakítva, hogy hatékonyan elosztja a terhelést, ezáltal meghosszabbítja az élettartamot. Ezenkívül a 2RS tömítés kialakítása hatékonyan megakadályozza a szennyeződések bejutását a csapágy belsejébe, és csökkenti a karbantartási gyakoriságot. Ezt a fajta csapágyat széles körben használják az autóiparban, szerszámgépekben, szélenergia-termelésben és más mechanikai berendezésekben. Kiváló teljesítménnyel és stabilitással rendelkezik, és a különféle munkakörülmények igényeit is kielégíti.

Ajánlatkérés küldése

DUPLOS SOR · 30° ÉRINTKEZÉSI SZÖG · 2RS LETÖMÍTETT

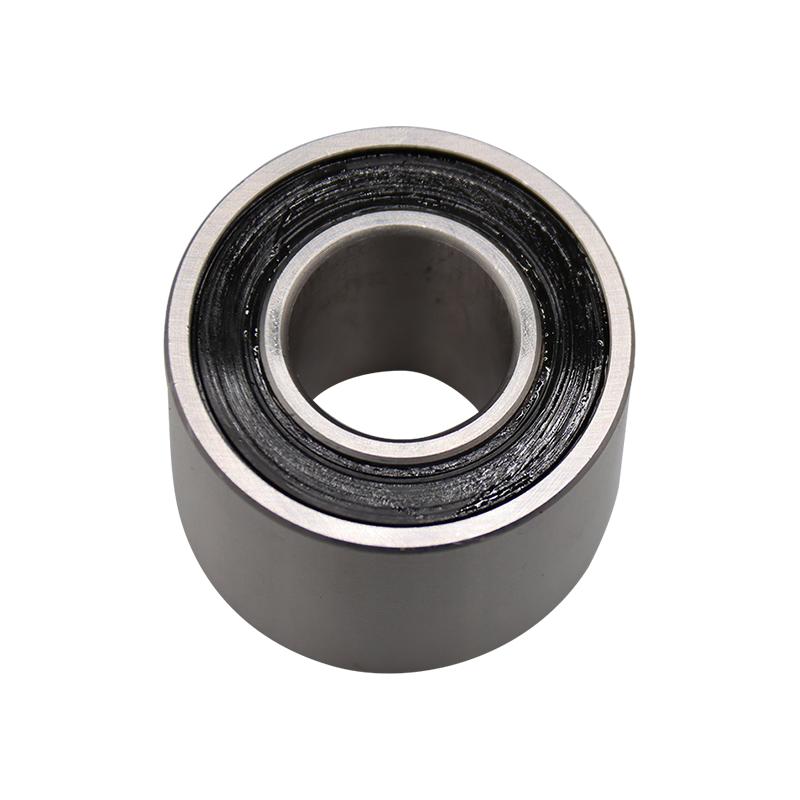

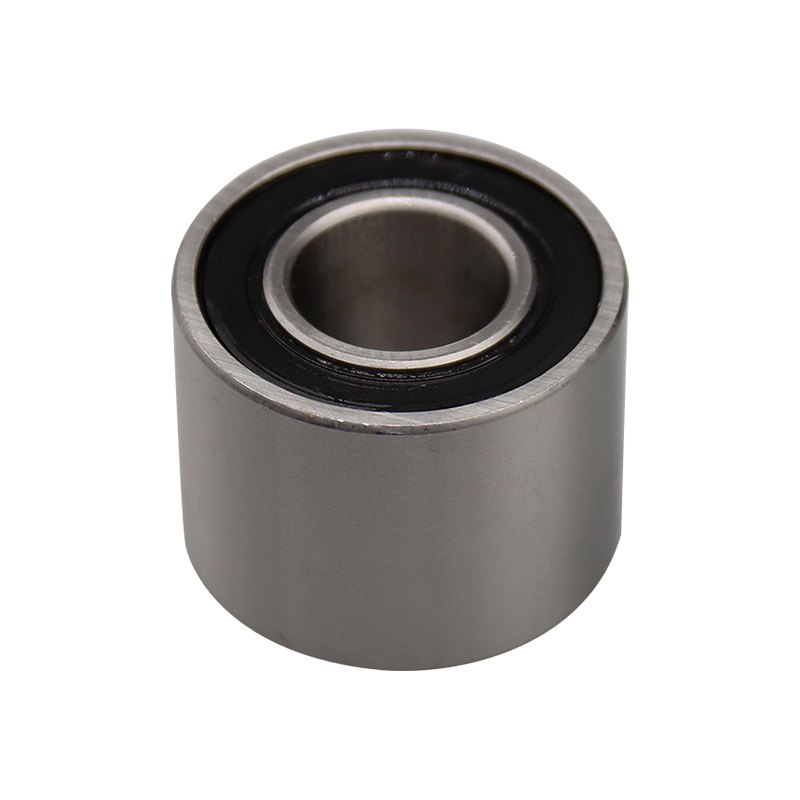

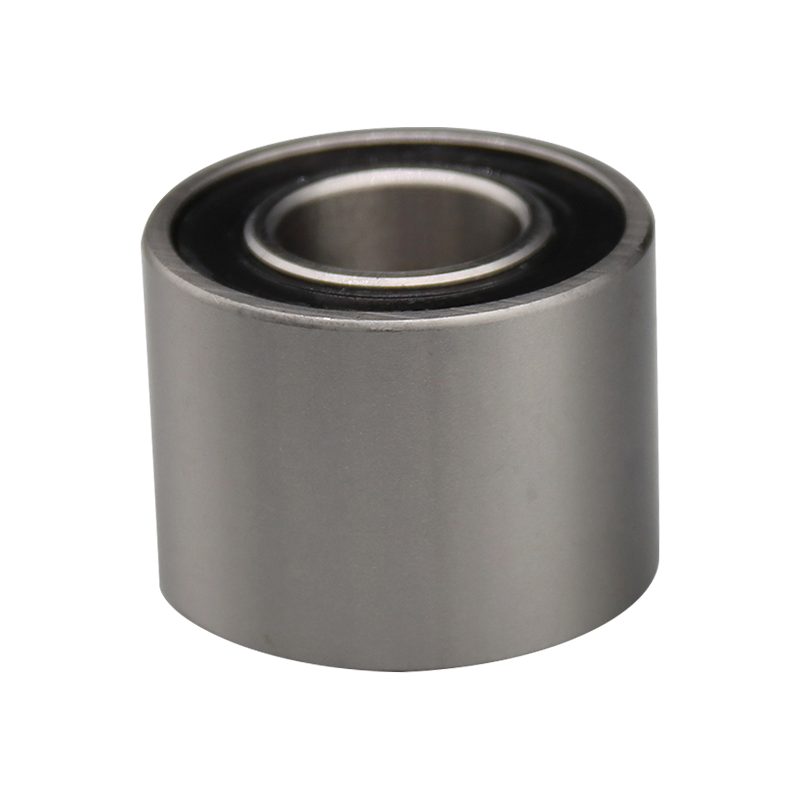

3000A-2RS Kétsoros szögérintkezős golyóscsapágyak

30°-os érintkezési szög duplán lezárt előzsírozott P5 pontosság

Integrált kétsoros kialakítás A 3000A-2RS sorozat két sor golyót tartalmaz egyetlen egységen belül, lehetővé téve a nagy radiális terhelések támogatását, miközben kezeli a kétirányú axiális erőket.

Optimalizált érintkezési szög Névleges 30°-os érintkezési szöggel tervezték, kiegyensúlyozott teljesítményt biztosítva az axiális merevség és a radiális teherbírás között a sokoldalú alkalmazásokhoz.

Integrált tömítőrendszer A mindkét oldalon 2RS érintkező gumitömítésekkel felszerelt csapágy megtartja a kenést, és megakadályozza a szennyeződések bejutását poros vagy nedves környezetben.

Gyári kenés Kiváló minőségű lítium alapú zsírral előretöltött, -30°C és 110°C közötti üzemi hőmérsékletre alkalmas, csökkentve a karbantartási gyakoriságot.

Műszaki paraméterek

Furat átmérő d 10-40 mm

Külső átmérő D 26-72 mm

Szélesség B 12-24 mm

Érintkezési szög 30° névleges

Dinamikus terhelés C 7,6 kN - 28,5 kN

Statikus terhelés C0 5,2 kN - 20,8 kN

Sebességkorlátozás (zsír) 8000-18000 ford./perc

Tömítés típusa 2RS (érintkező gumi)

Precíziós fokozat P0 / P5

A ketrec anyaga Üvegszál erősítésű PA66

Tipikus alkalmazások

W Vízszivattyúk Hűtőfolyadék keringtető szivattyúk autóipari és ipari rendszerekben.

G Sebességváltók Tartótengelyek könnyű hajtóművekben.

M Motorok Pontos tengelypozíciót igénylő villanymotorok és generátorok.

A Mezőgazdasági berendezések Betakarítógép alkatrészek és TLT hajtásrendszerek.

I Ipari ventilátorok Tengelytámasz nagy szellőzőrendszerekhez.

P Szivattyúk és kompresszorok Centrifugálszivattyúk és rotációs kompresszorok.

Tárolás

Eredeti, bontatlan csomagolásban tárolandó. Száraz helyen, 15-25°C hőmérsékleten és 60% alatti páratartalom mellett tartandó.

Szerelés

Egyenletesen alkalmazzon nyomóerőt a szerelendő gyűrűre. A deformáció elkerülése érdekében használjon támasztószerszámot. Összeszerelés előtt ellenőrizze a tengely és a ház tűrését.

Kenés

Élettartamra előzsírozott. Nincs szükség kezdeti kenésre. Nehéz körülmények esetén forduljon a gyártóhoz az utánkenési időközökkel kapcsolatban.

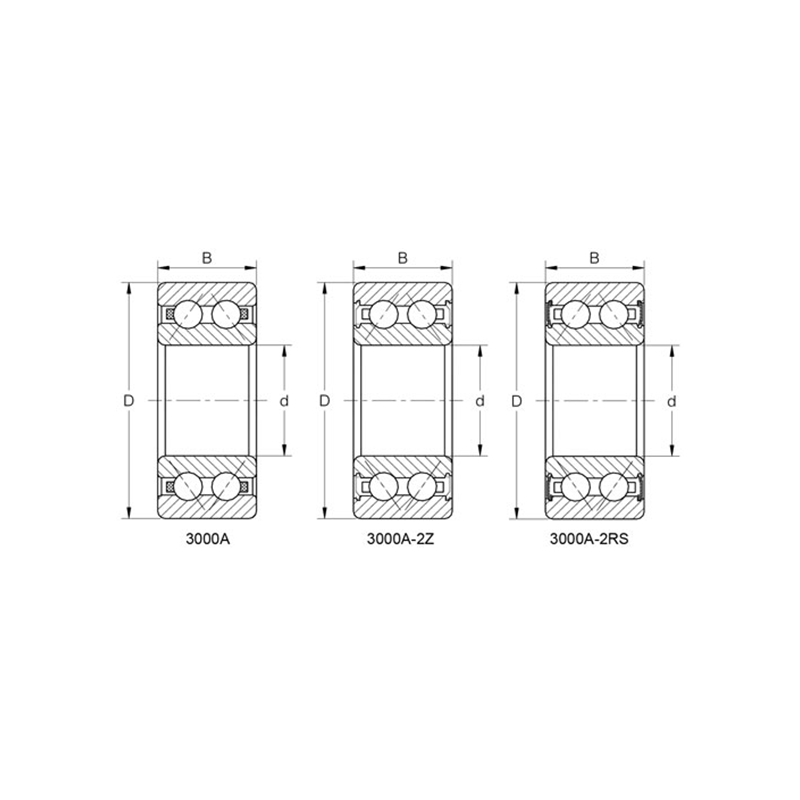

Megnevezés	Fő méretek (mm)			Alapvető terhelési besorolások (KN)		Korlátozott sebesség (rpm)		Súly
Megnevezés	d	D	B	Dinamikus (Cr)	Statikus (Cor)	Zsír	Olaj	(kg)
3000A-2RS	10	26	12	5.5	3.2	18000	-	0.022
3200A-2RS	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2RS	12	28	12	6.1	3.7	17000	-	0.025
3201A-2RS	12	32	15.9	9	4.9	14000	-	0.058
3002A-2RS	15	32	13	8.5	5.4	14500	-	0.036
3202A-2RS	15	35	15.9	10	6	11000	-	0.066
3302A-2RS	15	42	19	14	8	10000	-	0.13
3003A-2RS	17	35	14	9	6	12500	-	0.042
3203A-2RS	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2RS	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2RS	20	32	10	4.9	3.9	13000	-	0.02
3904A-2RS	20	37	13	9.3	6.6	12000	-	0.046
3004A-2RS	20	42	16	14.2	9.6	11000	-	0.08
3204A-2RS	20	47	20.6	19	12.1	8000	-	0.16
3304A-2RS	20	52	22.2	19	12.3	8500	-	0.22
3805A-2RS	25	37	10	5.5	4.9	11500	-	0.025
3905A-2RS	25	42	13	9.6	7.5	11000	-	0.062
3005A-2RS	25	47	16	15.2	11	9500	-	0.1
3205A-2RS	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2RS	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2RS	30	42	10	5.7	5.6	10000	-	0.03
3906A-2RS	30	47	13	9.9	8.3	9500	-	0.095
3006A-2RS	30	55	19	20.3	15.5	8000	-	0.16
3206A-2RS	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2RS	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2RS	35	47	10	6.1	6.2	8500	-	0.035
3907A-2RS	35	55	15	12.9	11.3	8000	-	0.138
3007A-2RS	35	62	20	24.2	20.4	6500	-	0.24
3207A-2RS	35	72	27	30.4	23.5	5600	-	0.51
3307A-2RS	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2RS	40	52	10	6.4	6.9	7000	-	0.04
3908A-2RS	40	62	16	17.4	15.8	6500	-	0.158
3008A-2RS	40	68	21	24.5	20.8	6000	-	0.279
3208A-2RS	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2RS	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2RS	45	58	10	6.7	7.7	6300	-	0.055
3909A-2RS	45	68	16	17.9	17.2	6000	-	0.183
3009A-2RS	45	75	23	39.3	36.4	5600	-	0.364
3209A-2RS	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2RS	45	100	39.7	72.1	52	4300	-	1.24
3810A-2RS	50	65	12	7	8.4	6000	-	0.075
3910A-2RS	50	72	16	19.1	19.6	5800	-	0.189
3010A-2RS	50	80	23	42.3	41.9	5300	-	0.395
3210A-2RS	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2RS	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2RS	55	72	13	12.8	14.4	5500	-	0.01
3911A-2RS	55	80	19	20	21.7	5300	-	0.282
3011A-2RS	55	90	26	43.7	44.7	4800	-	0.581
3211A-2RS	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2RS	55	120	49.2	106.3	82	3600	-	2.4
3812A-2RS	60	78	14	13.6	16.2	5000	-	0.14
3912A-2RS	60	85	19	21	23.8	4800	-	0.303
3012A-2RS	60	95	26	47.2	53.4	4400	-	0.621
3212A-2RS	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2RS	60	130	54	121.4	95.1	3400	-	3.24
3813A-2RS	65	85	15	15.1	18.3	4700	-	0.182
3913A-2RS	65	90	19	21.4	24.8	4500	-	0.324
3013A-2RS	65	100	26	49.5	59.2	4000	-	0.661
3213A-2RS	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2RS	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2RS	70	90	15	18	21.9	4400	-	0.19
3914A-2RS	70	100	23	25.8	30	4000	-	0.516
3014A-2RS	70	110	30	54.2	58.9	3600	-	0.95
3214A-2RS	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2RS	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2RS	75	95	15	16	20.3	4200	-	0.224
3915A-2RS	75	105	23	26	31.3	3800	-	0.546
3015A-2RS	75	115	30	57.7	66.5	3400	-	1.003
3215A-2RS	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2RS	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2RS	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2RS	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2RS	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2RS	85	180	73	189.4	234.5	2200	-	8.3
3218A-2RS	90	160	52.4	111.8	106.4	2400	-	4.5
