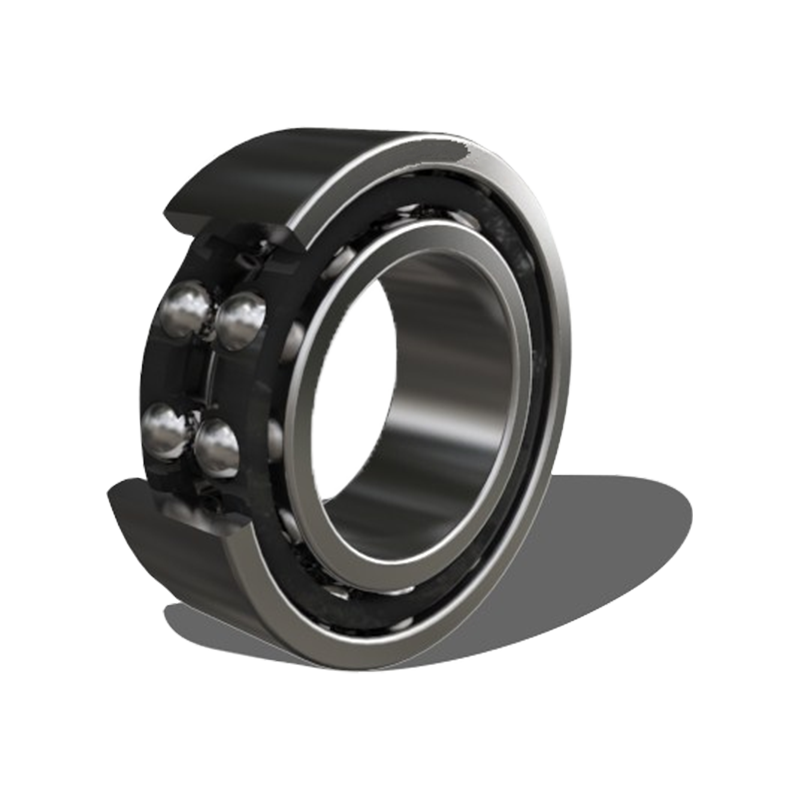

Az 5200-as sorozatú kettős soros szögű érintkezőgömb csapágy egy nagy teljesítményű gördülőcsapágy, amelyet elsősorban sugárirányú és tengelyirányú terhelés elviselésére használnak. Ez a fajta csapágy egy belső gyűrűből, egy külső gyűrűből és két sor gördülő elemből (golyókból) áll, és nagy merevséggel és terhelési képességgel rendelkezik. Tervezése lehetővé teszi a nagyobb érintkezési szögeket, és alkalmas nagysebességű és nagy terhelésű alkalmazásokra. Kettős soros szerkezete miatt az 5200 sorozatú csapágyak jobban eloszthatják a terheléseket a működés közben, csökkenthetik a kopást és meghosszabbíthatják a szolgáltatási élettartamot. Széles körben használják autókban, szerszámgépekben, repülőgép- és egyéb mezőkben.
Termékparaméterek

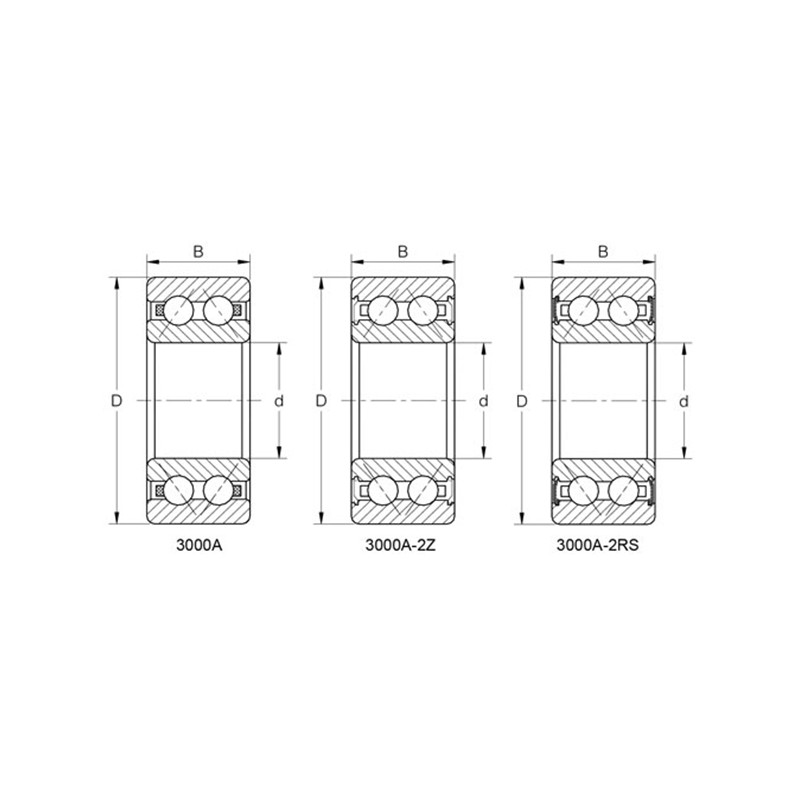

| Kijelölés | Fő Dimenziók (mm) | Alapvető terhelési besorolások (kN) | Alapvető terhelési besorolások (KGF) | A sebesség korlátozása (fordulat / perc) | Cselekvési távolság | Telepítési méretek (mm) | Súly | ||||||||
| d | D | B | R (min) | CR | COR | CR | COR | Zsír | Olaj | A0 (mm) | DA (min) | DA (max) | RA (max) | (kg) | |
| 5200 | 10 | 30 | 14.3 | 0.6 | 7150 | 3900 | 730 | 400 | 17000 | 22000 | 14.5 | 15 | 25 | 0.6 | 0.05 |
| 5201 | 12 | 32 | 15.9 | 0.6 | 10500 | 5800 | 1070 | 590 | 15000 | 20000 | 16.7 | 17 | 27 | 0.6 | 0.06 |
| 5202 | 15 | 35 | 15.9 | 0.6 | 11700 | 7050 | 1190 | 715 | 13000 | 17000 | 18.3 | 20 | 30 | 0.6 | 0.07 |
| 5203 | 17 | 40 | 17.5 | 0.6 | 14600 | 9050 | 1490 | 920 | 11000 | 15000 | 20.8 | 22 | 35 | 0.6 | 0.09 |
| 5204 | 20 | 47 | 20.6 | 1 | 19600 | 12400 | 2000 | 1270 | 10000 | 13000 | 24.3 | 26 | 41 | 1 | 0.12 |
| 5205 | 25 | 52 | 20.6 | 1 | 21300 | 14700 | 2170 | 1500 | 8500 | 11000 | 26.8 | 31 | 46 | 1 | 0.19 |
| 5206 | 30 | 62 | 23.8 | 1 | 29600 | 21100 | 3000 | 2150 | 7100 | 9500 | 31.6 | 36 | 56 | 1 | 0.29 |
| 5207 | 35 | 72 | 27 | 1.1 | 39000 | 28700 | 4000 | 2920 | 6300 | 8000 | 36.6 | 42 | 65 | 1 | 0.43 |
| 5208 | 40 | 80 | 30.2 | 1.1 | 44000 | 33500 | 4500 | 3400 | 5600 | 7100 | 41.5 | 47 | 73 | 1 | 0.57 |
| 5209 | 45 | 85 | 30.2 | 1.1 | 49500 | 38000 | 5050 | 3900 | 5000 | 6700 | 43.4 | 52 | 78 | 1 | 0.62 |
| 5210 | 50 | 90 | 30.2 | 1.1 | 53000 | 43500 | 5400 | 4400 | 4800 | 6000 | 45.9 | 57 | 83 | 1 | 0.67 |
| 5211 | 55 | 100 | 33.3 | 1.5 | 56000 | 49000 | 5700 | 5000 | 4300 | 5600 | 50.1 | 64 | 91 | 1.5 | 0.96 |
| 5212 | 60 | 110 | 36.5 | 1.5 | 69000 | 62000 | 7050 | 6300 | 3800 | 5000 | 56.5 | 69 | 101 | 1.5 | 1.35 |
| 5213 | 65 | 120 | 38.1 | 1.5 | 76500 | 69000 | 7800 | 7050 | 3600 | 4500 | 59.7 | 74 | 111 | 1.5 | 1.65 |
| 5214 | 70 | 125 | 39.7 | 1.5 | 94000 | 82000 | 9600 | 8400 | 3400 | 4500 | 63.8 | 79 | 116 | 1.5 | 1.8 |
| 5215 | 75 | 130 | 41.3 | 1.5 | 93500 | 83000 | 9550 | 8500 | 3200 | 4300 | 66.1 | 84 | 121 | 1.5 | 1.9 |
| 5216 | 80 | 140 | 44.4 | 2 | 99000 | 93000 | 10100 | 9500 | 3000 | 3800 | 69.6 | 90 | 130 | 2 | 2.5 |
| 5217 | 80 | 150 | 49.2 | 2 | 116000 | 110000 | 11800 | 11200 | 2800 | 3600 | 75.3 | 95 | 140 | 2 | 3.4 |
