QJ300 sorozat

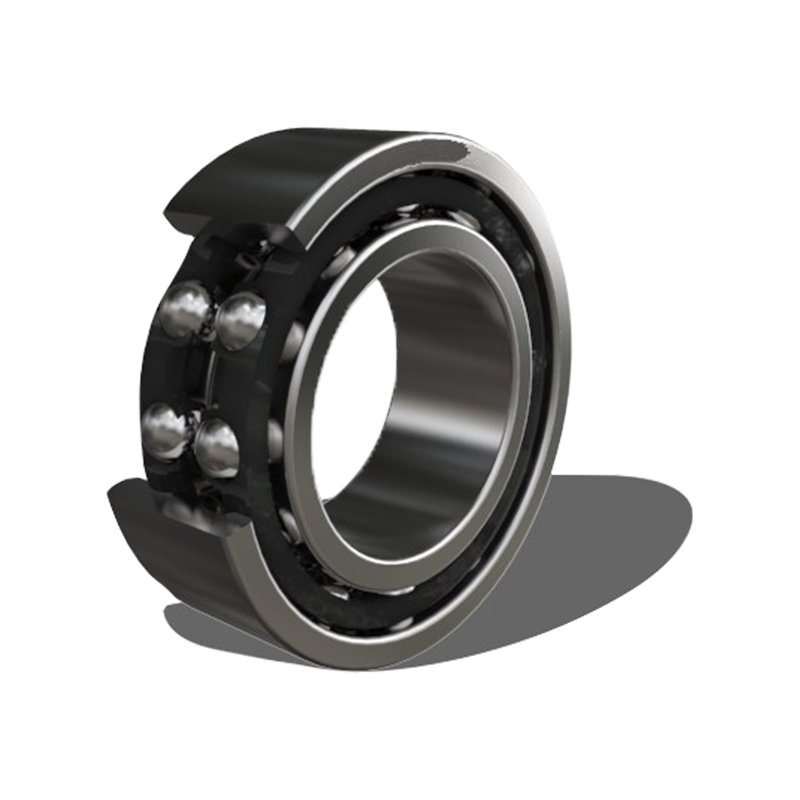

A QJ300 sorozatú kétsoros szögérintkezős golyóscsapágyak precíziós tervezésű forgó alkatrészek, amelyeket úgy terveztek, hogy egyidejűleg mindkét irányban sugárirányú és axiális terhelést alkalmazzanak. Szerkezetileg ez a sorozat két egysoros szögérintkezős golyóscsapágynak felel meg, amelyek egymás melletti elrendezésben vannak elrendezve, kompakt egyegységes kialakításba integrálva. A belső geometria speciális érintkezési szöggel rendelkezik, amely elősegíti a nagy tengelyirányú merevséget és a billenési nyomatékok kezelését. A vákuumgáztalanított krómacélból (GCr15) gyártott csapágyak szabványos hőkezelési eljárásokon mennek keresztül, hogy biztosítsák a méretstabilitást és a fáradásállóságot. A QJ300 sorozatot a párosított egysoros egységekhez képest csökkentett axiális helyigénye jellemzi, így az ipari hajtáslánc-optimalizálás és a merev tengelytartást igénylő nagysebességű mechanikai szerelvények alapvető eleme.

Ajánlatkérés küldése

Műszaki adatok és műszaki áttekintés: QJ300 sorozatú kétsoros szögérintkezős golyóscsapágyak

Alapvető műszaki előnyök

Kétirányú axiális támogatás: A kétsoros konfiguráció lehetővé teszi, hogy a csapágy mindkét irányból kezelje a tolóerőt további alkatrészek nélkül.
Helyhatékonyság: Az integrált kialakítás keskenyebb szélességet kínál, mint két egysoros csapágy, ami lehetővé teszi a kompakt házkialakítást.
Nagy terhelési sűrűség: Az optimalizált futópálya görbületek és a golyós kiegészítők maximalizálják a dinamikus terhelést a szabványos ISO 300-as sorozaton belül.
Működési merevség: A minimális belső hézag és a nagy érintkezési szögek növelik a tengelyrendszer általános merevségét.

Főbb termékjellemzők

Paraméter kategória	Műszaki specifikáció
Anyag	Magas széntartalmú króm csapágyacél (GCr15/SAE 52100)
Érintkezési szög	Standard 30° / 40° opciók
Precíziós osztály	P6 (ABEC-3) / P5 (ABEC-5)
A ketrec anyaga	Préselt acél / megmunkált sárgaréz / nejlon (PA66)
Kenés típusa	Nyitott / Z (árnyékolt) / RS (zárt)
Belső engedély	C2 / C0 (normál) / C3

Elsődleges alkalmazási forgatókönyvek

Ipari szivattyúk és kompresszorok: Irányítás axiális tolóerő és radiális tengelyelhajlás a folyadékkezelő berendezésekben.
Mezőgazdasági gépek: Kerékagyak és teljesítményleadó (TLT) egységek támogatása kitéve többirányú feszültség .
Erőátviteli rendszerek: Integráció a sebességváltók és reduktorok ahol terhelés alatt a tengely pontos pozicionálása szükséges.
Textil- és nyomdafelszerelések: Szinkronizált mozgás biztosítása nagysebességű görgőkben szükséges alacsony rezgésszint .

Kezelési és karbantartási protokollok

Tárolási feltételek

A csapágyakat eredeti rozsdamentes csomagolásukban, száraz, szabályozott hőmérsékletű környezetben kell tárolni, ahol a relatív páratartalom nem haladja meg a 60%-ot. A nedvesség lecsapódásának elkerülése érdekében kerülje a padlóval vagy falakkal való közvetlen érintkezést. Zárt csapágyak esetén ellenőrizze a gyártási dátumot, hogy biztosítsa a zsír stabilitását az eltarthatósági időn belül.

Telepítési és használati megjegyzések

Kényszer alkalmazás: A szerelés során csak a gyűrű felszerelése folyamatban van (belső gyűrű a tengely illesztéséhez, külső gyűrű a ház illesztéséhez), hogy elkerülje a "brinelling" vagy a futópálya károsodását.
Tisztaság: Fenntartani a szennyeződésmentes munkaterület ; A mikroszkopikus méretű részecskék a felület idő előtti kifáradásához és repedésekhez vezethetnek.
Igazítás: Pontos koncentrikusság a tengely és a ház között kötelező, mivel a ferde csapágyak érzékenyek a súlyos eltolódásokra, ami egyenetlen terheléseloszlást okoz.
Kenéskezelés: Nyitott típusú csapágyak esetén győződjön meg arról, hogy a kenőanyag kompatibilis az üzemi hőmérséklettel és forgási sebesség az adott alkalmazásról.

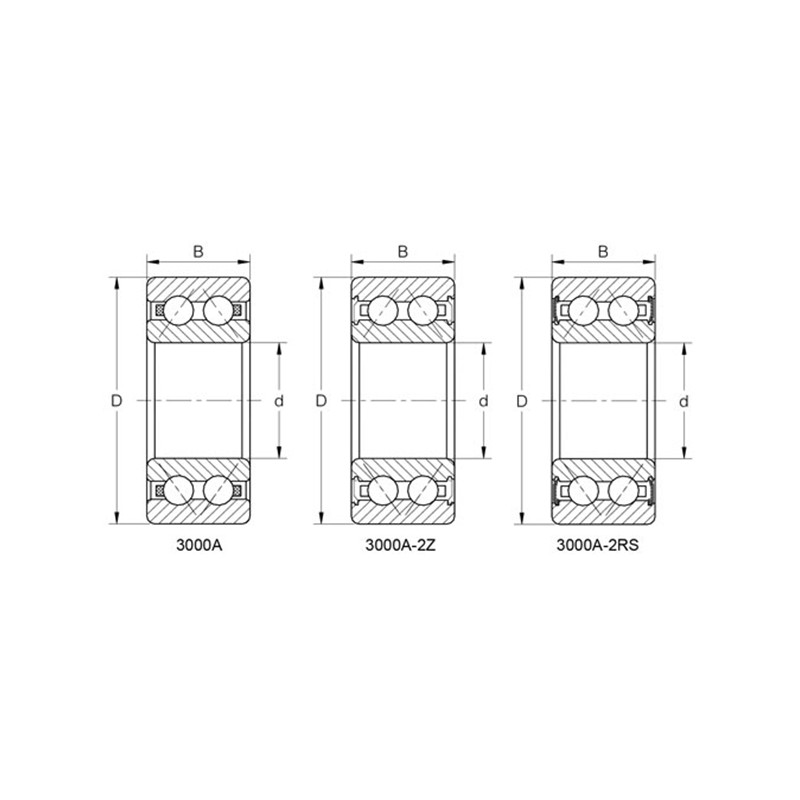

Megnevezés	Fő méretek (mm)				Alapvető terhelési értékek (KN)		Alap terhelési értékek (kgf)		Sebességkorlátozás (rpm)		A cselekvési pont távolsága	Beépítési méretek (mm)			Súly
Megnevezés	d	D	B	r(perc)	Kr	Cor	Kr	Cor	Zsír	Olaj	a0 (mm)	da(perc)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
