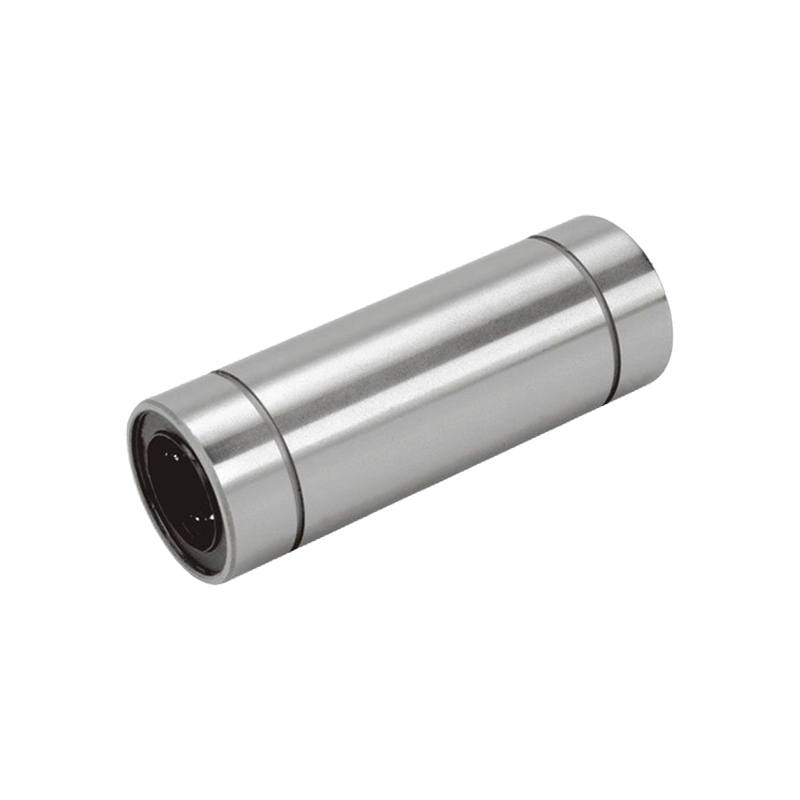

LM ... A LUU sorozatú kétszörös lineáris golyóscsapágyak nagy teljesítményű mozgási alkatrészek, amelyek sima és stabil lineáris mozgást biztosítanak. Szerkezete egy kettős szélességű kialakítás, nagyobb érintkezési területgel, amely képes ellenállni a magasabb terheléseknek és meghosszabbítani a szolgáltatási élettartamot. A csapágy több nagy pontosságú acélgolyót tartalmaz, amelyek a pályán futnak, csökkentve a súrlódást és javítva a mozgás hatékonyságát. LM ... A LUU sorozatú csapágyakat széles körben használják az automatizálási berendezésekben, a CNC szerszámgépekben, a 3D -s nyomtatókban és más mezőkben, és hatékonyan javíthatják a berendezések működési pontosságát és stabilitását. Azt is megtervezték, hogy a könnyű telepítést és karbantartást szem előtt tartva, így jól teljesíti a különféle ipari alkalmazásokban. Ez a csapágy sorozata alkalmas olyan alkalmazásokra, amelyek nagy sebességet, nagy terhelést és hosszú élettartamot igényelnek, így ideális választás a modern gépiparban.
Termékparaméterek

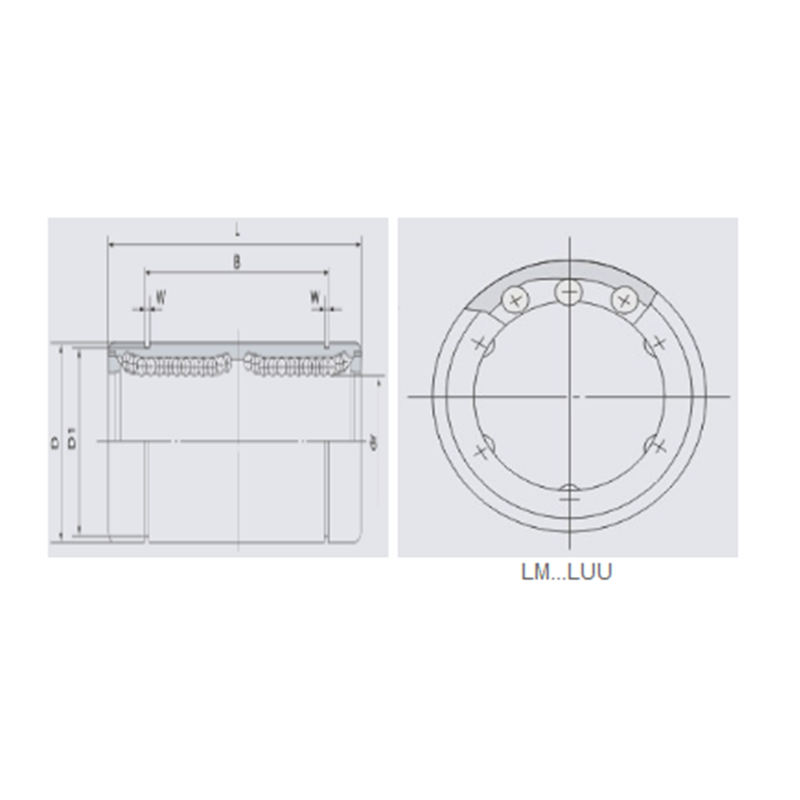

| Csapágyszám | Névleges tengely átmérőjű | dr. | Fő dimenziók és tolerancia | Különcség | Radiális clearance (max) | Alapvető terhelés besorolása (kN) | Súly (kg) | ||||||||||
| Lm… luu | Golyóáramkör | mm | mm | Tolerancia | D MM | Tolerancia (μM) | L MM | Tolerancia (μM) | B MM | Tolerancia (μM) | W (mm) | D1 (mm) | Dinamikus | Statikus | |||
| LM4L | 4 | 4 | 4 | 0/-9 | 8 | 0/-11 | 23 | 0/-200 | 20.4 | 0/-200 | - | - | 12 | 106 | 254 | 4 | |
| Lm5luu | 4 | 5 | 5 | 0/-9 | 10 | 0/-11 | 28 | 0/-200 | 20.4 | 0/-200 | 1.1 | 9.6 | 12 | 261 | 412 | 8.4 | |
| Lm6luu | 4 | 6 | 6 | 0/-10 | 12 | 0/-13 | 35 | 0/-300 | 27 | 0/-300 | 1.1 | 11.5 | 15 | 323 | 530 | 16 | |
| Lm8luu | 4 | 8 | 8 | 0/-10 | 15 | 0/-13 | 45 | 0/-300 | 35 | 0/-300 | 1.1 | 14.3 | 15 | 431 | 784 | 31 | |
| Lm10luu | 4 | 10 | 10 | 0/-10 | 19 | 0/-16 | 55 | 0/-300 | 44 | 0/-300 | 1.3 | 18 | 15 | 588 | 1100 | 62 | |
| LM12LUU | 4 | 12 | 12 | 0/-10 | 21 | 0/-16 | 57 | 0/-300 | 46 | 0/-300 | 1.3 | 20 | 15 | 813 | 1570 | 80 | |
| LM13LUU | 4 | 13 | 13 | 0/-10 | 23 | 0/-16 | 61 | 0/-300 | 46 | 0/-300 | 1.3 | 22 | 15 | 813 | 1570 | 90 | |
| Lm16luu | 5 | 16 | 16 | 0/-10 | 28 | 0/-16 | 70 | 0/-300 | 53 | 0/-300 | 1.6 | 27 | 15 | 1230 | 2350 | 145 | |
| Lm20luu | 5 | 20 | 20 | 0/-12 | 32 | 0/-19 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 20 | 1400 | 2740 | 180 | |
| LM25LUU | 6 | 25 | 25 | 0/-12 | 40 | 0/-19 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 20 | 1560 | 3140 | 440 | |
| LM30LUU | 6 | 30 | 30 | 0/-12 | 45 | 0/-19 | 123 | 0/-400 | 89 | 0/-400 | 1.85 | 43 | 20 | 2490 | 5490 | 480 | |
| LM35LUU | 6 | 35 | 35 | 0/-15 | 52 | 0/-22 | 135 | 0/-400 | 99 | 0/-400 | 2.1 | 49 | 25 | 2650 | 6270 | 795 | |
| LM40LUU | 6 | 40 | 40 | 0/-15 | 60 | 0/-22 | 151 | 0/-400 | 121 | 0/-400 | 2.1 | 57 | 25 | 3430 | 8040 | 1170 | |
| LM50LUU | 6 | 50 | 50 | 0/-15 | 80 | 0/-22 | 192 | 0/-400 | 148 | 0/-400 | 2.6 | 76.5 | 25 | 6080 | 15900 | 3100 | |
| LM60LUU | 6 | 60 | 60 | 0/-20 | 90 | 0/-25 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 30 | 7550 | 20000 | 3500 | |
