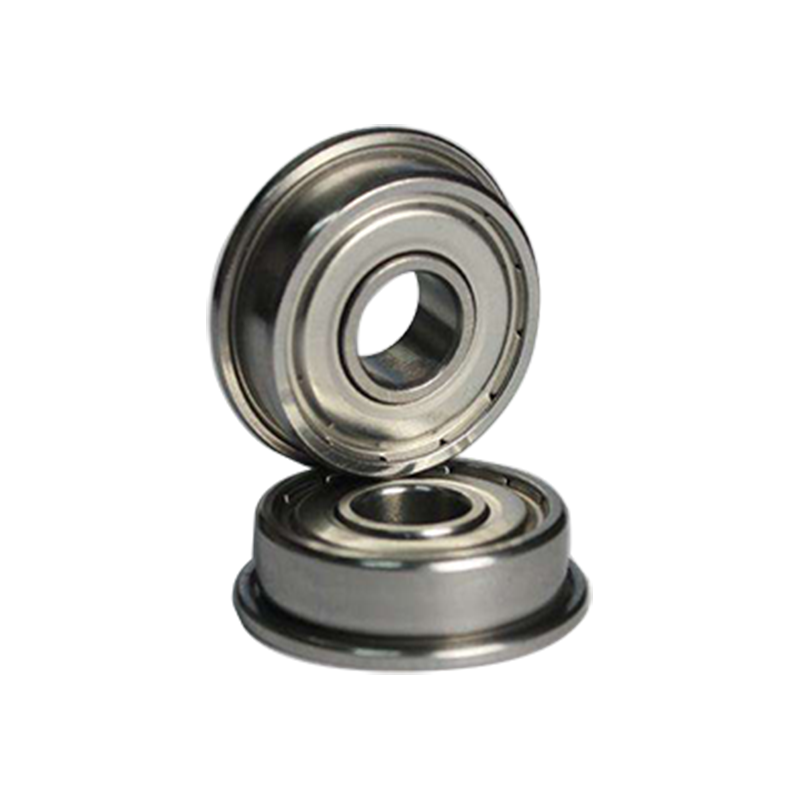

A kiterjesztett sorozatú karima miniatűr golyóscsapágyak egy olyan mechanikus alkatrész, amelyet széles körben használnak a precíziós berendezésekben, hatékony forgási teljesítménygel és kiváló terhelési képességgel. Ez a fajta csapágy általában egy belső gyűrűből, egy külső gyűrűből, gördülő elemekből (golyókból) és egy ketrecből áll. A külső gyűrűnek egy karima kialakítása van, hogy megkönnyítse a telepítést és biztosítsa a csapágy stabilitását a működés közben. Kompakt méretük miatt az ilyen típusú miniatűr golyóscsapágyat általában használják elektronikus berendezésekben, modellekben, autókban és más kis gépekben. A kibővített sorozatot úgy tervezték, hogy nagyobb merevséget és erősséget biztosítson egy kompakt térben a nagysebességű és nagy pontosságú alkalmazásokhoz. Ezenkívül a kiváló minőségű anyagok és kenőanyagok csökkentik a súrlódást és meghosszabbítják az élettartamot. A felhasználóknak figyelniük kell a csapágy méretére, terhelési kapacitására és sebességére, amikor kiválasztják a konkrét alkalmazási igényeket.

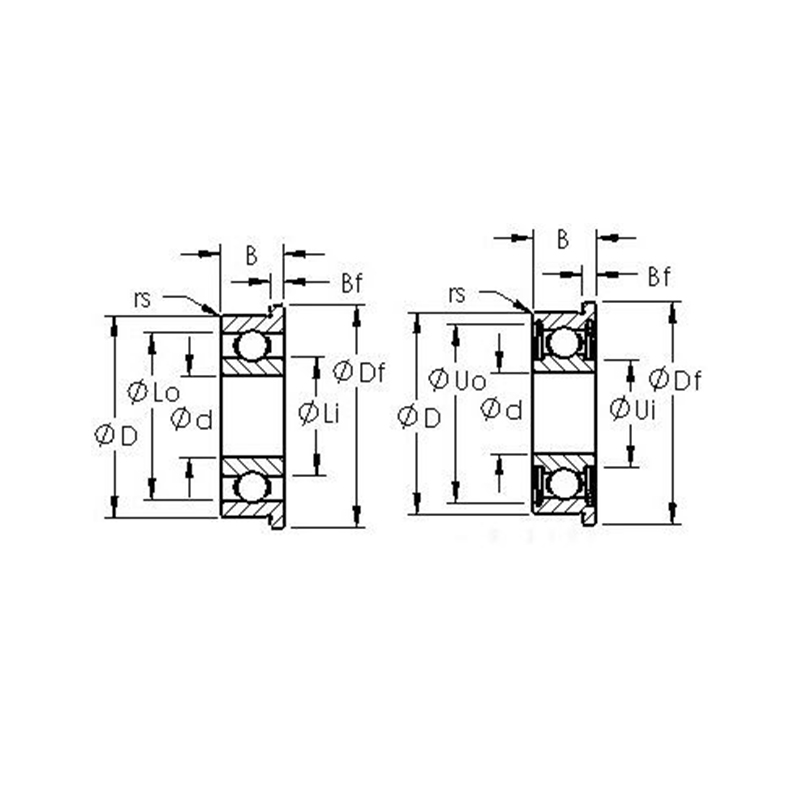

Termékparaméterek
| Referencia típus | Fúró átmérőjű | O.D. | Karima | Nyitott pályázat | Árnyékolt csapágy | ||||||
| R (min) | O.D. | Külső szélesség | Belső szélesség | Karima szélessége | Referencia típus | Külső szélesség | Belső szélesség | Karima szélessége | |||
| Frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | FRW0 | 2.38 | 3.175 | |
| Frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| FRW1-4ZZ | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| FRW133ZZ | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| FRW1-5ZZ | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144ZZ | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| FRW2-5ZZ | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW2-5 | 3.571 | 4.366 | 0.787 |
| FRW2-6ZZ | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| Frw2zz | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155ZZ | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156ZZ | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166ZZ | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| Frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | FRW3 | 4.978 | 5.773 | 1.067 |
| FRW168ZZ | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188ZZ | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| Frw4zz | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | FRW4 | 4.978 | 5.773 | 1.067 |
| FRW1810 ZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
