A CS sorozatú betétes csapágyak nagy teljesítményű csapágykonstrukciók, amelyeket széles körben használnak különféle gépekben és ipari berendezésekben. Ezek a csapágyak a mélyhornyú golyóscsapágyat és a ház kialakítását egyesítik, hogy kiváló teherbíró képességet és tartósságot biztosítsanak. A CS sorozat kiváló minőségű anyagokból készül, jó korrózió- és kopásállósággal rendelkezik, és alkalmas zord környezetekre, például magas hőmérsékletre és magas páratartalomra. Ezenkívül egyszerűsített telepítési és karbantartási folyamatai lehetővé teszik a felhasználók számára a berendezések egyszerű cseréjét és karbantartását, ezáltal növelve a berendezés általános hatékonyságát. A CS sorozatú betétes csapágyak különböző specifikációkkal és méretekkel is elérhetők, hogy megfeleljenek a különböző alkalmazási igényeknek, és széles körben használják őket mezőgazdasági gépekben, automatizálási berendezésekben és szállítószalag-rendszerekben.

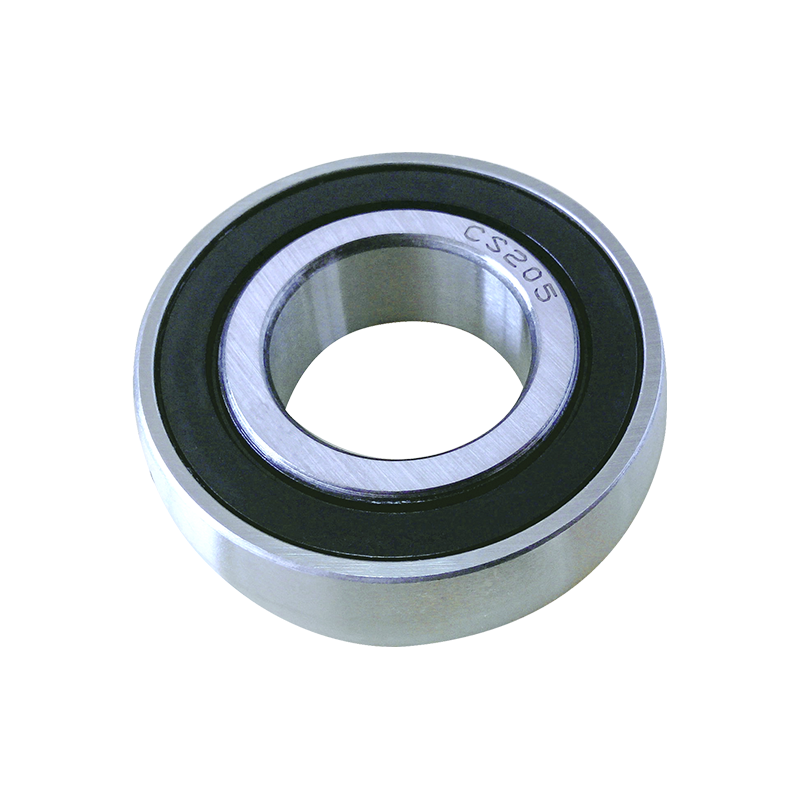

A CS sorozatú rozsdamentes acél golyóscsapágyakat olyan alkalmazásokhoz tervezték, ahol a korrózióállóság, a higiénia és a tartósság kritikus fontosságú. Az AISI 440C martenzites rozsdamentes acélból készült csapágyak kiválóan ellenállnak a nedvességnek, az enyhe savaknak és a lemosási környezetnek a teherbírás csökkenése nélkül. A gömb alakú külső gyűrűs kialakítás kompenzálja a tengely eltolódását és a szerelési pontatlanságokat, míg az állítócsavaros reteszelő mechanizmus biztonságos tengelyrögzítést biztosít. A mindkét oldalon 2RS érintkező gumitömítésekkel felszerelt csapágyak megtartják a kenőanyagot, és megakadályozzák a szennyeződések bejutását az élelmiszer-feldolgozás, a gyógyszeripar és a tengeri alkalmazások során. A csapágyak élelmiszer-minőségű zsírral (NSF H1 regisztrálva) vannak előkenve, hogy közvetlenül érintkezzenek a fogyóeszközökkel. Működési hőmérséklet -20°C és 110°C között, kompatibilis a magas hőmérsékletű mosási ciklusokkal. Mind hüvelykes, mind metrikus furatméretben kapható a meglévő berendezések közvetlen cseréjéhez.
Az AISI 440C egy martenzites rozsdamentes acél, nagyobb keménységgel (58-60 HRC) és kopásállósággal, mint a 304 (ausztenites). A 440C jobb teherbírást és kifáradási élettartamot biztosít, így előnyben részesített választás olyan csapágyalkalmazásokhoz, ahol a korrózióállóság és a mechanikai szilárdság egyaránt szükséges.
Igen, a CS sorozat 110°C-ig terjedő üzemi hőmérsékletű mosogatási környezetekhez készült. A 2RS tömítések és az élelmiszer-minőségű zsír megőrzi a teljesítményt a magas hőmérsékletű tisztítási ciklusok során. 100°C feletti folyamatos működéshez forduljon a gyártóhoz a zsír kiválasztásához.
Használjon a megadott nyomatékértékű nyomatékkulcsot (kisebb méreteknél jellemzően 2-4 Nm, nagyobb csapágyaknál legfeljebb 8 Nm). A túlfeszítés deformálhatja a belső gyűrűt, míg az alulfeszítés a tengely megcsúszását okozhatja. Mindig használjon menetrögzítő anyagot a vibrációs alkalmazásokhoz.
Igen, a CS sorozat elérhető NSF H1 regisztrált élelmiszer-minőségű zsírral, így alkalmas élelmiszerrel való véletlenszerű érintkezésre. A rozsdamentes acél szerkezet és a tömített kialakítás megakadályozza az élelmiszerek kenőanyaggal való szennyeződését.
Termékparaméterek

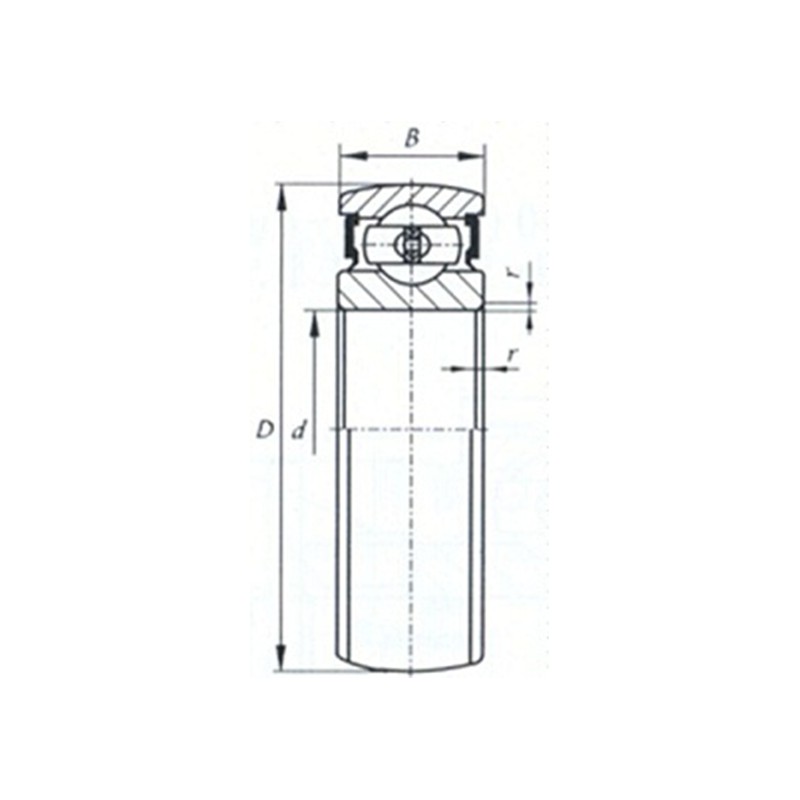

| Csapágy megnevezése | Méret (mm) | Alap terhelési értékek (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Kr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
