NA sorozat

Az NA sorozatú betétcsapágyak gördülőcsapágyak, amelyeket a telepítés és karbantartás egyszerűsítésére terveztek. Általában egy belső gyűrűből, egy külső gyűrűből és gördülő elemekből állnak. A belső gyűrű közvetlenül a tengelyre szerelhető, míg a külső gyűrű általában a házra vagy a konzolra van rögzítve. Az NA sorozatú csapágyak jó kopásállósággal és teherbíró képességgel rendelkeznek, és széles körben használják ipari berendezésekben, mezőgazdasági gépekben, elektromos szerszámokban és más területeken. Kialakításuk lehetővé teszi a működést bizonyos fokú tengelyeltolással és szögváltoztatással, így rendkívül alkalmazkodóképesek. Ez a csapágysorozat számos tömítési és porszigetelési lehetőséget is kínál, hogy javítsa teljesítményüket zord környezetben. Az NA sorozatú betétes csapágyak jellemzői hatékony és megbízható választássá teszik őket a különféle alkalmazási igények kielégítésére és a berendezések karbantartási költségeinek csökkentésére.

Ajánlatkérés küldése

ROZSDAMENTES BETÉT CSAPÁGY · NA SOROZAT · WASHdown DUTY

NA sorozat

Rozsdamentes acél betétes golyóscsapágyak

Furat 12-50 mm

Pecsét 2RS

Zsír H1 élelmiszer minőségű

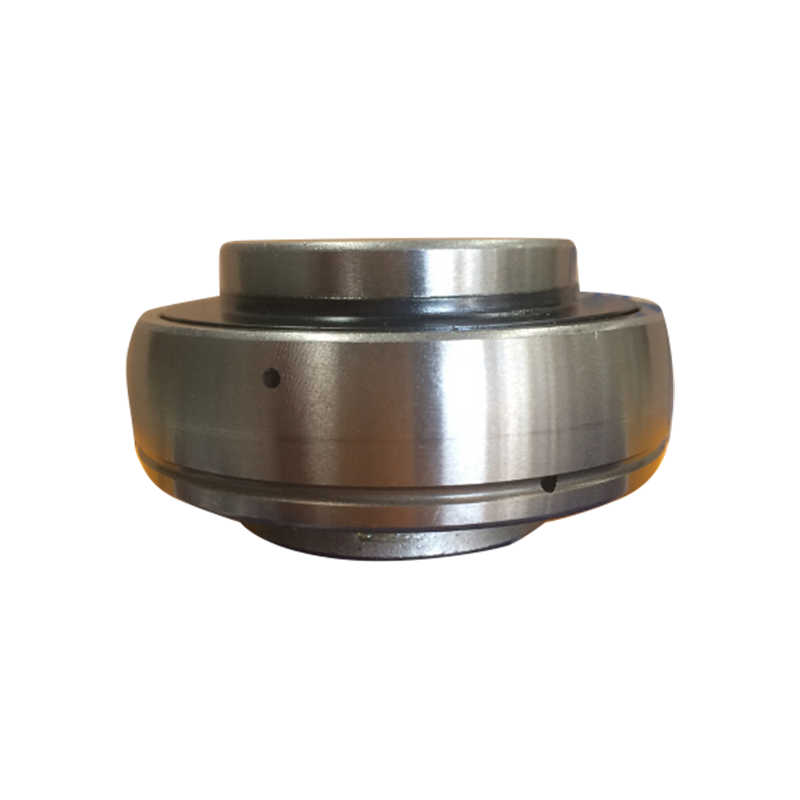

Az NA sorozatú rozsdamentes acél betétes golyóscsapágy olyan szállítószalag- és hajtási pozíciókhoz készült, amelyek rendszeres tisztításon, nedvességgel érintkezve vagy enyhe vegyszerekkel érintkeznek. A betét rozsdamentes acél gyűrűket és golyókat párosít egy excenteres zárógallérral, amely megmunkált vállak nélkül fogja meg a tengelyt. A külső gyűrű gömb alakú profilt hordoz, így az egység standard homorú házakba illeszkedik, és elvisel egy kis tengelyelhajlást. Mindkét oldalon érintkező gumitömítések vannak, és az üreget élelmiszer-minőségű zsírral töltik fel szállítás előtt. A furat átmérője 12 mm-től 50 mm-ig terjed, a külső átmérő 32-100 mm, szélessége pedig 12-32 mm. Az üzemi hőmérséklet -20°C és 110°C között marad. A sorozat elsősorban élelmiszer-feldolgozásra, italpalackozásra, csomagolósorokra és gyógyszerészeti berendezésekre vonatkozik, ahol a korrózióállóság beszerzési követelmény.

FŐBB JELLEMZŐK

Rozsdamentes gyűrűk és golyók

Ellenáll az ismételt lemosásnak és vegyszerrel való érintkezésnek anélkül, hogy rozsdásodás vagy lyukasodás keletkezne a versenypálya felületén.

Excentrikus zárógallér

A gallér a belső gyűrűre forog, hogy rögzítse a tengelyt, leegyszerűsítve a beszerelést és lehetővé téve az eltávolítást a tengely felületének károsodása nélkül.

Gömb alakú külső kontúr

Konkáv párnatömbhöz és karimás házhoz illeszkedik, elnyeli a kis tengelyeltéréseket, amelyek egyébként megterhelik a futópálya szélét.

Érintkezési tömítés és élelmiszer-minőségű töltet

A gumi érintkező tömítések mindkét oldalon elzárják a vizet és a termékmaradványokat, míg az előretöltött H1 zsír támogatja az egészségügyi működési feltételeket.

MEGRENDELÉSI REFERENCIA

Furat diameter 12 mm – 50 mm

Külső átmérő 32 mm – 100 mm

Szélesség 12 mm – 32 mm

Gyűrű és labda anyaga Rozsdamentes acél

Zárási módszer Excentrikus gallér

Pecséting type 2RS érintkező gumi

Zsír fill H1 élelmiszer minőségű

Hőmérséklet tartomány -20°C to 110°C

Ház kompatibilitás Párnablokk / karimás

Csomagolás Korrózióálló kartondoboz

ELŐÍRÁSI TERÜLETEK

Élelmiszer-feldolgozó szállítószalagok

Görgő- és hajtótengely-támaszték azokon a vonalakon, amelyek fertőtlenítőszerekkel gyakran mosogatnak.

Beverage bottling lines

Vízpermetnek, szirupmaradványoknak és tisztító vegyszereknek kitett szállítószalag és töltőnyílások.

Csomagológépek

Kupakolás, címkézés és kartonozás, ahol nedvesség és termékpor van jelen.

Gyógyszerészeti berendezések

Tisztatéri gépek, amelyeknek korrózióállóságra és a mozgó alkatrészekből való kis részecskék leválásra van szükségük.

Tengeri és kikötői egységek

Sós levegőnek és időszakos vízzel érintkező fedélzeti kezelőberendezések.

Vegyi feldolgozó meghajtók

Keverő és szállító berendezés, ahol enyhe korrozív közeg érintkezik a ház területével.

KÖZBESZERZÉSI KÉRDÉSEK

Miben különbözik az excenter gallér a csavaros rögzítéstől?

Az excenteres gallér a belső gyűrűre forog, hogy a tengelyt a teljes kerülete körül rögzítse, egyenletesebben oszlatva el a markolóerőt, mint a pontérintkezős rögzítőcsavarok. Ez csökkenti a tengelynyomok kialakulásának kockázatát, és lehetővé teszi az eltávolítást anélkül, hogy a tengely felületén karcolódna.

Az NA sorozat beépíthető a meglévő párnablokk-házakba?

Igen. A gömb alakú külső kontúr illeszkedik a szabványos homorú házfuratokhoz, így a betét illeszkedik a kompatibilis párnablokkhoz és karimás egységekhez. Összeszerelés előtt ellenőrizze a ház furatának átmérőjét a betét külső átmérőjéhez képest.

Milyen kenést alkalmaznak a gyárban?

Lezárás előtt minden egység H1 élelmiszer-minőségű zsírral van ellátva. A töltési mennyiség a csapágymérethez van beállítva, így nincs szükség további kenésre a vezetékoldali beszerelés előtt.

Melyik rozsdamentes minőséget használják a gyűrűkhöz és labdákhoz?

A gyűrűk és golyók rozsdamentes csapágyminőséget használnak, amelyet nedves és enyhén korrozív használathoz választottak. A pontos minőséget az egyes szállítmányokhoz mellékelt anyagbizonyítvány tartalmazza.

RAKTÁRI ÉS ÖSSZESZERELÉSI MEGJEGYZÉSEK

Shaft preparation

A csapágy behelyezése előtt tisztítsa meg a tengelyt és távolítsa el a sorját. A belső gyűrű alatti felületi hibák helyi feszültségpontokat hoznak létre, amelyek lerövidítik az élettartamot.

Collar tightening

Forgassa el az excenter gyűrűt a tengely forgása irányába, és húzza meg a rögzítőcsavart. Az első üzemóra után ellenőrizze újra az üléseket.

Housing bore check

Győződjön meg arról, hogy a ház homorú furata tiszta és mentes a megkeményedett maradványoktól. A szennyeződés csökkenti az önbeálló hatást és lerövidíti a lapka élettartamát.

Tárolás

Tartsa az eredeti csomagolást lezárva a vonaloldali kiadásig. A rozsdamentes felület megőrzése érdekében tárolja távol klórozott oldószerektől és magas páratartalomtól.

NA sorozatú rozsdamentes betét eccentric locking collar H1 food-grade fill

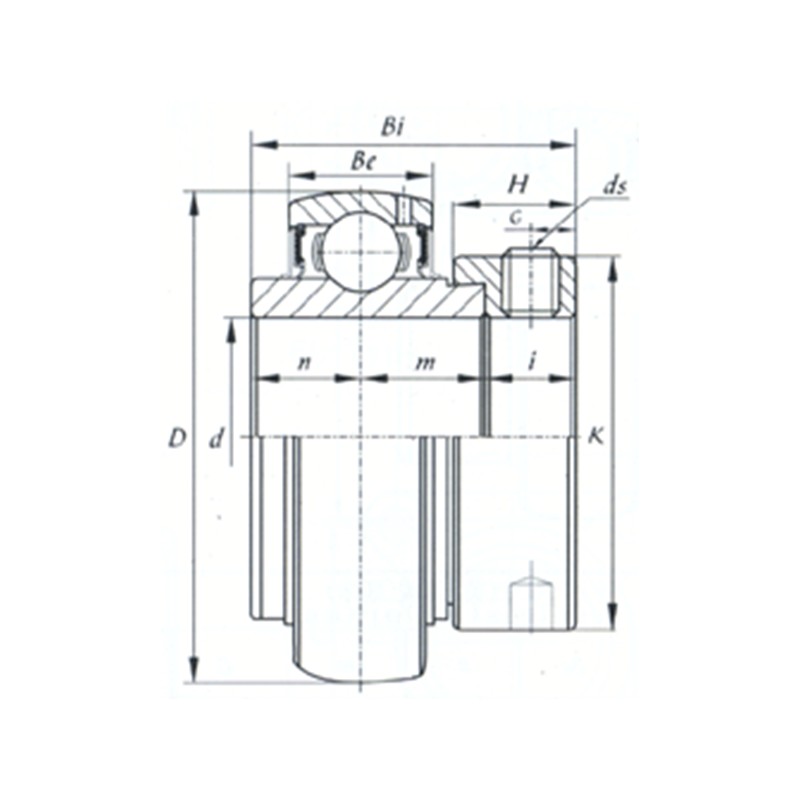

csapágy sz.	d		Méretek (mm)									Alap terhelhetőség (kN)
csapágy sz.	(mm)	(ben.)	D	Legyen	Bi	B1	n	K	H	G	ds	Dinamikus	Statikus
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	08.03-24.UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	08.03-24.UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	08.03-24.UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	08.03-24.UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	08.03-24.UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	08.03-24.UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	08.03-24.UNF	6600	4950
