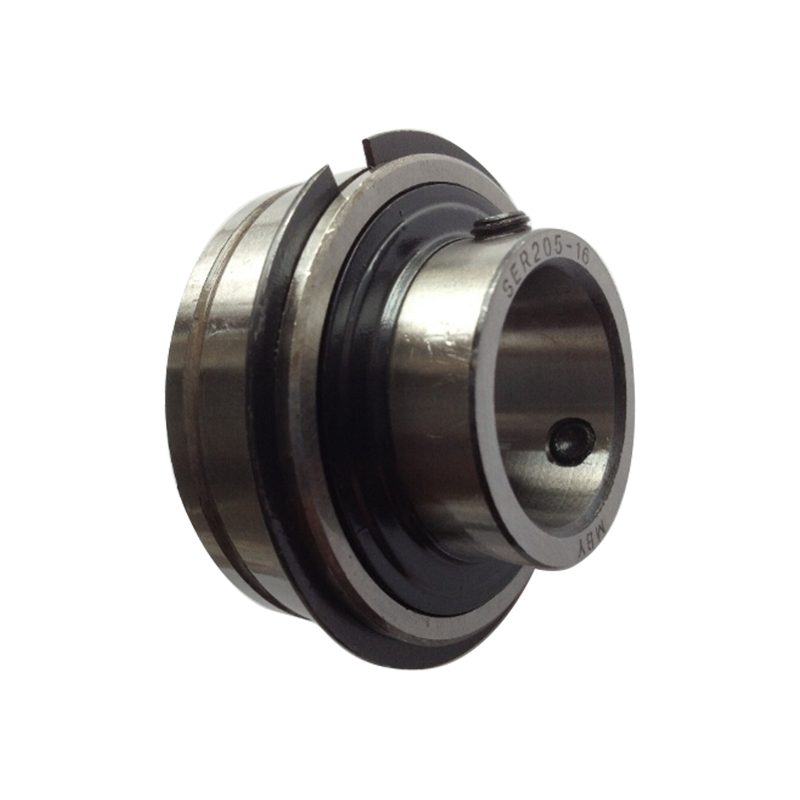

A SER sorozatú betétcsapágyak nagy teljesítményű csapágyak axiális és radiális terhelések támogatására és hordozására. Általában belső gyűrűkből, külső gyűrűkből, gördülő elemekből és ketrecekből állnak, és zökkenőmentesen működnek nagy sebességű és nagy terhelési körülmények között. Ezeknek a csapágyaknak a fő előnyei a kompakt méretük és a könnyű beszerelésük, így alkalmasak különféle ipari alkalmazásokhoz, például motorokhoz, sebességváltókhoz és automatizálási berendezésekhez. A SER sorozatú betétcsapágyak jó kopásállósággal és korrózióállósággal rendelkeznek, és hatékonyan meghosszabbíthatják élettartamukat. Emellett kialakításuk lehetővé teszi a gyors cserét, csökkenti a karbantartási költségeket és biztosítja a berendezések hatékony működését. A SER sorozat különféle munkakörnyezetekhez alkalmas, és különösen jól teljesít ott, ahol gyakori alkatrészcserére van szükség.
A SER sorozatú rozsdamentes acél golyóscsapágyakat olyan alkalmazásokra tervezték, ahol a korrózióállóság, a higiénia és a tartósság a legfontosabb. Az AISI 440C martenzites rozsdamentes acélból készült csapágyak kiválóan ellenállnak a nedvességnek, az enyhe savaknak és a lemosási környezetnek a teherbírás csökkenése nélkül. A gömb alakú külső gyűrűs kialakítás kompenzálja a tengely eltolódását és a szerelési pontatlanságokat, míg az állítócsavaros reteszelő mechanizmus biztonságos tengelyrögzítést biztosít. A mindkét oldalon 2RS érintkező gumitömítésekkel felszerelt csapágyak megtartják a kenőanyagot, és megakadályozzák a szennyeződések bejutását az élelmiszer-feldolgozás, a gyógyszeripar és a tengeri alkalmazások során. A csapágyak élelmiszer-minőségű zsírral (NSF H1 regisztrálva) vannak előkenve, hogy közvetlenül érintkezzenek a fogyóeszközökkel. Működési hőmérséklet -20°C és 110°C között, kompatibilis a magas hőmérsékletű mosási ciklusokkal. Mind hüvelykes, mind metrikus furatméretben kapható a meglévő berendezések közvetlen cseréjéhez.
Az AISI 440C egy martenzites rozsdamentes acél, nagyobb keménységgel (58-60 HRC) és kopásállósággal, mint a 304 (ausztenites). A 440C jobb teherbírást és kifáradási élettartamot biztosít, így előnyben részesített választás olyan csapágyalkalmazásokhoz, ahol a korrózióállóság és a mechanikai szilárdság egyaránt szükséges.
Igen, a SER sorozatot 110°C-os üzemi hőmérsékletű mosogatási környezetekhez tervezték. A 2RS tömítések és az élelmiszer-minőségű zsír megőrzi a teljesítményt a magas hőmérsékletű tisztítási ciklusok során. 100°C feletti folyamatos működéshez forduljon a gyártóhoz a zsír kiválasztásához.
Használjon a megadott nyomatékértékű nyomatékkulcsot (kisebb méreteknél jellemzően 2-4 Nm, nagyobb csapágyaknál legfeljebb 8 Nm). A túlfeszítés deformálhatja a belső gyűrűt, míg az alulfeszítés a tengely megcsúszását okozhatja. Mindig használjon menetrögzítő anyagot a vibrációs alkalmazásokhoz.
Igen, a SER sorozat elérhető NSF H1 regisztrált élelmiszer-minőségű zsírral, így alkalmas élelmiszerrel való véletlenszerű érintkezésre. A rozsdamentes acél szerkezet és a tömített kialakítás megakadályozza az élelmiszerek kenőanyaggal való szennyeződését.
Termékparaméterek
| csapágy sz. | d | Méretek (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (ben.) | D | Bi | Legyen | n | j | a | h | P | G | ds | |
| SER201 | 12 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER201-8 | 12.7 | 1/2 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER202 | 15 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER202-10 | 15.875 | 5/8 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER203 | 17 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER203-11 | 17.463 | 11/16 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER204-12 | 19.05 | 3/4 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER204 | 20 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER205-14 | 22.225 | 7/8 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER205-15 | 23.813 | 15/16 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER205 | 25 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | M6x1 | |
| SER205-16 | 25.4 | 1 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER206-18 | 28.575 | 1 1/8 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER206 | 30 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | M8x1.0 | |
| SER206-19 | 30.163 | 1 3/16 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER206-20 | 31.75 | 1 1/4 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER207-20 | 31.75 | 1 1/4 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207-21 | 33.338 | 1 5/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207-22 | 34.925 | 1 3/8 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207 | 35 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | M8x1.0 | |
| SER207-23 | 36.513 | 1 7/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER208-24 | 38.1 | 1 1/2 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
| SER208-25 | 39.688 | 1 9/16 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
| SER208 | 40 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | M8x1.0 | |
| SER209-26 | 41.275 | 1 5/8 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER209-27 | 42.863 | 1 11/16 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER209 | 45 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | M8x1.0 | |
| SER209-28 | 44.45 | 1 3/4 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER210-30 | 47.625 | 1 7/8 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 08.03-24.UNF |
| SER210-31 | 49.213 | 1 15/16 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 08.03-24.UNF |
| SER210 | 50 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | M10x1,25 | |
| SER211-32 | 50.8 | 2 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 08.03-24.UNF |
| SER211-34 | 53.975 | 2 1/8 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 08.03-24.UNF |
| SER211 | 55 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | M10x1,25 | |
| SER211-35 | 55.563 | 2 3/16 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 08.03-24.UNF |
| SER212-36 | 57.15 | 2 1/4 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 08.03-24.UNF |
| SER212 | 60 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | M10x1,25 | |
| SER212-38 | 60.325 | 2 3/8 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 08.03-24.UNF |
| SER212-39 | 61.913 | 2.4375 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 08.03-24.UNF |
