Egyedi UCT sorozat Párnablokk golyócsapágyak Gyártók, gyárak

UCT sorozat

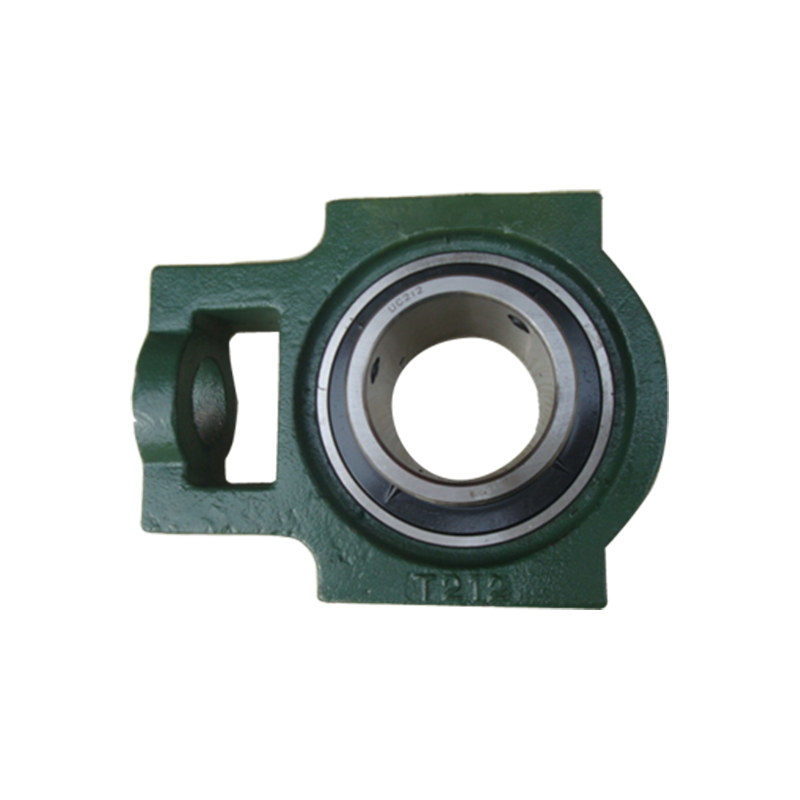

A UCT sorozatú párnablokk golyóscsapágyak , amelyeket gyakran felvevőegység-csapágyaknak neveznek, precíziós megmunkálású UCT típus öntöttvas ház és GCR15 krómacél betétes csapágy gömb alakú külső átmérővel. Ezt a speciális konfigurációt úgy tervezték, hogy megkönnyítse a feszültség beállítását és a tengelybeállítást a mechanikus rendszerekben. A ház oldalain egy csúszó rés található, amely lehetővé teszi az egész egység mozgását egy kereten vagy sínen. Ezt a kialakítást alapvetően a szíjfeszesség fenntartására vagy a forgó tengelyek középtávolságának beállítására használják szállítószalag-rendszerekben és erőátviteli egységekben.

Ajánlatkérés küldése

UCT SOROZAT · FESZÍTÉS · ÖNBEÁLLÍTÁS · DISZTÁZÁS

UCT sorozat Feszítőegység-keret csapágybetéttel

keret-csúszka állítás gömb alakú külső gyűrű zsírzógombbal felszerelt

Szerkezeti feszítési képesség

Az integrált váz-csúsztatható kialakítás lehetővé teszi a lineáris beállítást, biztosítva az egyenletes szíj- vagy láncfeszességet a rendszer teljes szétszerelése nélkül.

Önbeálló geometria

A belső UC sorozatú betétcsapágy egy gömb alakú külső gyűrűvel rendelkezik, amely illeszkedik a ház homorú furatához, kompenzálja a kisebb tengelyeltéréseket vagy a szerelési pontatlanságokat.

Dinamikus terheléskezelés

A magas széntartalmú krómtartalmú csapágyacél felhasználásával készült belső gyűrűk és golyók egyenletes terheléselosztást biztosítanak változó forgási sebesség mellett.

Tömítési és kenési hatékonyság

A szabványos zsírzógombbal és többajkú tömítőrendszerrel felszerelt egység megakadályozza a por és a nedvesség bejutását, miközben megőrzi a kenőanyagot a hosszabb szervizintervallumokig.

Műszaki jellemzők

Ház anyaga Öntöttvas / sajtolt acél

Csapágybetét típus UC sorozat (beállítócsavaros reteszelés)

Tengely átmérő tartomány 12 mm-től 50 mm-ig

Beállítási út 25 mm-től 60 mm-ig

Tömítő rendszer Több ajak filc tömítés

Kenőszerelvény Standard zsírzógomb M6 / M8

Általános ipari alkalmazási forgatókönyvek

Szállítószalag-feszítő rendszerek

A szállítószalagok hátsó végén a szalag feszítésének beállítására és az anyagszállítás során történő elcsúszás megelőzésére szolgál.

Mezőgazdasági gépek

Aratógépekben és gabonafelvonókban alkalmazzák, ahol a tengelypozíciót a különböző terménytípusokhoz kell kalibrálni.

Textil- és csomagolósorok

A nagy sebességű gyártási környezetekben a hevederek és láncok pontos követését igénylő gépekbe integrálva.

Ipari ventilátorok és ventilátorok

Megkönnyíti a szíjhajtású motor szerelvények beállítását a vibráció és a teljesítményveszteség minimalizálása érdekében.

Telepítési és karbantartási protokoll

Igazítás ellenőrzése Az UCT házának felszerelése előtt győződjön meg arról, hogy a csúszópályák párhuzamosak és törmelékmentesek, hogy megakadályozzák a beszorulást a beállítás során.

Nyomatékkalibrálás Az állítócsavarokat a megadott nyomatékértékekre kell meghúzni, hogy elkerüljük a tengely csúszását a belső gyűrű deformációja nélkül.

Kenési gyakoriság Normál üzemi hőmérsékleten (-20°C és 100°C között) a zsírt az üzemórák és a környezeti porszint alapján kell pótolni.

Tárolási feltételek A csapágyfelületek légköri korróziójának megelőzése érdekében az egységeket száraz, szabályozott hőmérsékletű környezetben, az eredeti rozsdamentes csomagolásukban kell tárolni.

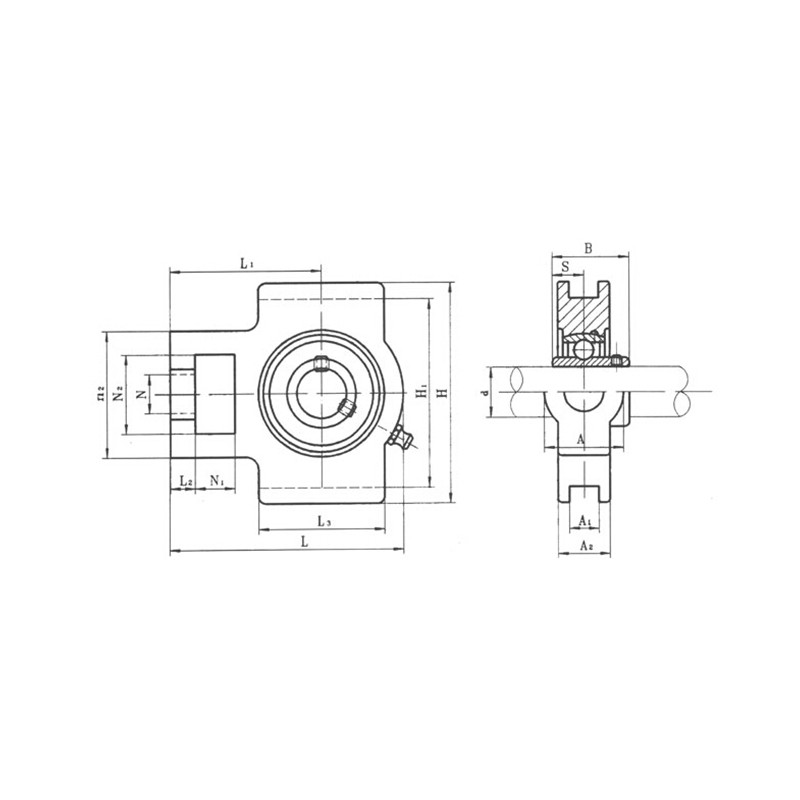

Modell	Méret (mm)																Csapágy típus	Ház típusa	Súly (üléssel együtt)
Modell	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Csapágy típus	Ház típusa	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
