GE ... FW-2RS gömb alakú csúszócsapágy egy nagy teljesítményű mechanikus alkatrész, amelyet széles körben használnak ipari berendezésekben és nehéz gépekben. A kialakítása a nagy terhelési hordozókapacitást és az excentrikus tengelyekhez és az eltérő alkalmazásokhoz a kiváló öngazdálkodást egyesíti. A csapágy kettős lip-pecsét kialakítást alkalmaz, amely hatékonyan megakadályozhatja a szennyeződés és a nedvesség belépését és meghosszabbítását. A belső anyagok általában kopásálló ötvözetek, jó korrózióállósággal és kopásállósággal, biztosítva a stabilitást és a megbízhatóságot a kemény munkakörnyezetekben. GE ... Az FW-2RS csapágyak könnyen telepíthetők és karbantarthatók, és széles körben használhatók az űrrepülésben, az autógyártásban, a mérnöki gépekben és más területeken. Fontos választás a hatékony és stabil mechanikai működés elérése érdekében.
GE ... Az FW-2RS egy nagy teljesítményű gömb alakú, sima csapágy Különböző ipari alkalmazásokhoz, például hidraulikus rudak végeihez, nehéz gépek átviteli rendszereinek stb., A csapágy kemény króm/PTFE tolóréteget fogad el, amelynek jó kopásállósága és alacsony súrlódási tulajdonságai vannak, és nagy pontosságot és hosszú élettartamot igényelnek.
1. Kiváló önállósági képesség
± 3 ° Self-igazítási szög: automatikusan kompenzálja a tengely és az üléslyuk telepítési eltérését, és csökkenti a központi hiba által okozott kopást.
Csökkentse a karbantartási költségeket: alkalmazkodjon az összetett munkakörülményekhez és csökkentse a berendezések leállását.
2. Nagy terhelés és ütésállóság
Optimalizált csúszó érintkezési felület: A speciális hőkezelési folyamat javítja a felületi keménységet (≥58HRC keménység), és a terhelési kapacitás 30% -kal magasabb, mint a szokásos csapágyaknál.
Impact abszorpciós kialakítás: Gyakori vibrációval (például bányászati gépek, zúzóberendezések) alkalmaik.
3. hosszú távú kenés és tömítésvédelem
Kétoldalas gumi tömítés (2RS): Porálló, vízálló, IP54 védelmi szint, poros vagy párás környezetre alkalmas.
Előre töltve nagy teljesítményű zsírral: Csökkentse a súrlódásvesztést, és terjessze ki a kenési ciklust kétszeres csapágyakra.
4. Széles hőmérsékleti alkalmazkodóképesség
Munkahőmérsékleti tartomány: -30 ° C -150 ° C, a szélsőséges éghajlati vagy magas hőmérsékleti körülmények igényeinek kielégítése.
K: Mi a csapágy várt élettartama?
V: Standard körülmények között (terhelés ≤ névleges érték, jó kenés), az élet több mint 10 000 órát érhet el.
K: Támogatott-e a magas hőmérsékletű zsír testreszabása?
V: Igen, magas hőmérsékleti típusú (-40 ° C-200 ° C) vagy élelmiszer-minőségű zsír opciók állnak rendelkezésre.
K: Hogyan lehet meghatározni, hogy a csapágyat ki kell -e cserélni?
V: Ha rendellenes zaj, megnövekedett távolság vagy pecsét sérülés, akkor az azonnali ellenőrizni kell.

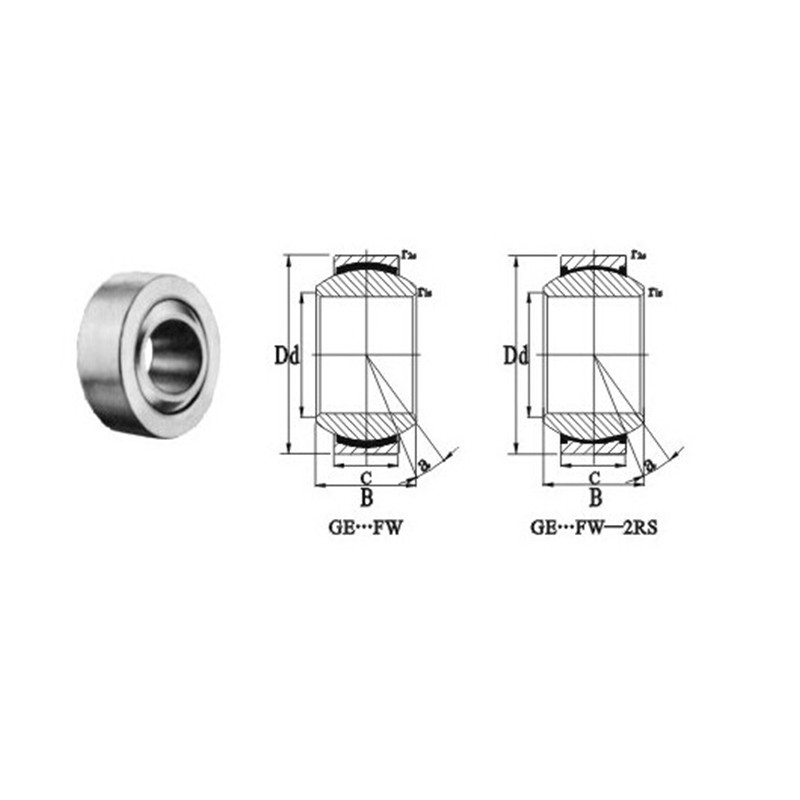

Termékparaméterek
| Kijelölés | Méretek (mm) | Terhelési besorolás | α · ≈ | Súly (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D | B | C | R1S Min | R2S Min | C | Társ | |||
| GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 3.6 | 9.1 | 20 | 0.005 |
| GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 14 | 21 | 0.006 |
| GE6FW | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 14 | 21 | 0.008 |
| GE8FW | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 8.6 | 21 | 21 | 0.014 |
| GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 11 | 28 | 18 | 0.021 |
| GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 45 | 18 | 0.033 |
| GE15FW-2RS | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 22.4 | 56 | 16 | 0.046 |
| GE17FW-2RS | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 31.5 | 78 | 19 | 0.078 |
| GE20FW-2RS | 20 | 42 | 25 | 16 | 0.6 | 0.6 | 51 | 127 | 17 | 0.15 |
| GE25FW-2RS | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 65.5 | 166 | 17 | 0.19 |
| GE30FW-2RS | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 112 | 224 | 17 | 0.29 |
| GE35FW-2RS | 35 | 62 | 35 | 23 | 0.6 | 1 | 140 | 280 | 16 | 0.39 |
| GE40FW-2RS | 40 | 68 | 40 | 25 | 0.6 | 1 | 180 | 360 | 17 | 0.52 |
| GE45FW-2RS | 45 | 75 | 43 | 28 | 0.6 | 1 | 220 | 440 | 15 | 0.68 |
| GE50FW-2RS | 50 | 90 | 56 | 36 | 0.6 | 1 | 345 | 695 | 17 | 1.4 |
| GE60FW-2RS | 60 | 105 | 63 | 40 | 1 | 1 | 440 | 880 | 17 | 2 |
| GE70FW-2RS | 70 | 120 | 70 | 45 | 1 | 1 | 570 | 1140 | 16 | 2.9 |
| GE80FW-2RS | 80 | 130 | 75 | 50 | 1 | 1 | 695 | 1370 | 14 | 3.5 |
| GE90FW-2RS | 90 | 150 | 85 | 55 | 1 | 1 | 865 | 1730 | 15 | 5.4 |
| GE100FW-2RS | 100 | 160 | 85 | 55 | 1 | 1 | 930 | 1860 | 14 | 5.9 |
