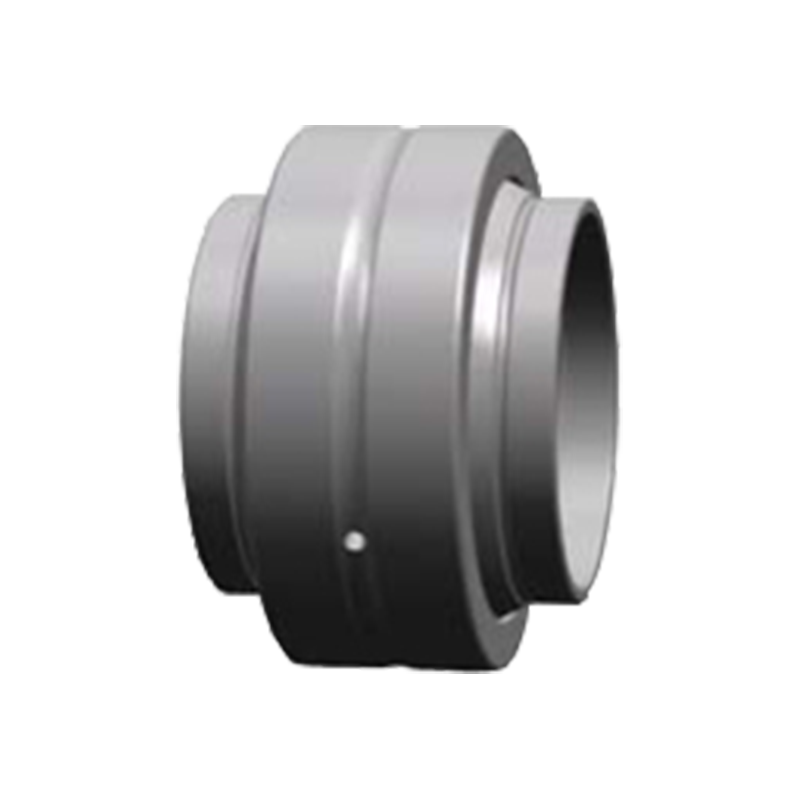

A GE...LO gömb alakú siklócsapágyak nagy teljesítményű csapágyak, amelyeket széles körben használnak a gépészet és az automatizálás területén. Kialakítása lehetővé teszi, hogy a csapágyak többféle méretben is ellenálljanak a terhelésnek, és alkalmazkodjanak a bonyolult munkakörnyezetekhez. Ez a csapágysorozat kiváló minőségű anyagokból készül, és kiváló kopásállósággal és korrózióállósággal rendelkezik, ami hatékonyan meghosszabbítja élettartamát. Ezenkívül a GE...LO csapágyak önkenő tulajdonságokkal rendelkeznek, csökkentik a karbantartási költségeket és az állásidőt, valamint javítják a berendezések működési hatékonyságát. Egyedülálló gömb alakú érintkező kialakítása nagy radiális és axiális terhelésnek is ellenáll, és alkalmas rezgés- és ütési körülmények között történő működésre. Széles körben használják a repülőgépgyártásban, az autógyártásban, a kohászati berendezésekben és más ipari berendezésekben, hogy stabil és megbízható támogatást nyújtsanak különböző gépekhez.
A GE...LO sorozatú gömb alakú siklócsapágyakat kifejezetten olyan automata sebességváltó-alkalmazásokhoz tervezték, ahol az oszcilláló mozgás, a nagy terhelés és a korlátozott karbantartási hozzáférés kritikus tényező. Az acél-PTFE kompozit csúszófelülettel rendelkező csapágy karbantartásmentes működést biztosít kiváló kopásállósággal és alacsony súrlódási együtthatóval. A gömb alakú belső gyűrűs kialakítás kompenzálja a tengely és a ház közötti szögeltérést, csökkentve a környező erőátviteli alkatrészek feszültségét. A csapágy speciális zsírral van előkenve, amely széles -40°C és 150°C közötti hőmérséklet-tartományban hatékony marad. Az LO jelölés azt jelzi, hogy a csapágy kenőhoronnyal és a külső gyűrűn lévő furatokkal van felszerelve, amely lehetővé teszi az utánkenést, ha szükséges. A gyakori alkalmazások közé tartoznak a modern automata sebességváltókban a sebességváltó forgócsapjai, az összekötő csuklók és a működtetőelem rögzítési pontjai.
Az LO azt jelzi, hogy a csapágy kenőhoronnyal és kenőnyílásokkal van felszerelve a külső gyűrűn. Ez lehetővé teszi a szervizintervallumok alatti utánkenést, ha az alkalmazás hosszabb karbantartási ciklusokat igényel, vagy ha a csapágy magas szennyeződésnek van kitéve.
Normál üzemi körülmények között, megfelelő beállítás és terhelés mellett, a GE...LO csapágyak élettartama meghaladja az 500 000 rezgési ciklust. A PTFE kompozit csúszófelület kiváló kopásállóságot biztosít és alacsony súrlódást tart fenn a csapágy élettartama alatt.
Igen, a PTFE kompozit csúszófelület belső kenést biztosít, így a csapágyak a legtöbb alkalmazáshoz karbantartásmentesek. Az LO funkció opcionális képesség súlyos üzemi körülmények esetén, nem követelmény a normál szervizelésnél.
A GE...LO csapágyak a tengely és a ház között akár 6 fokos szögeltérést is kibírhatnak. E határérték túllépése élterhelést okozhat, és csökkenti a csapágy teljesítményét és élettartamát.
Termékparaméterek

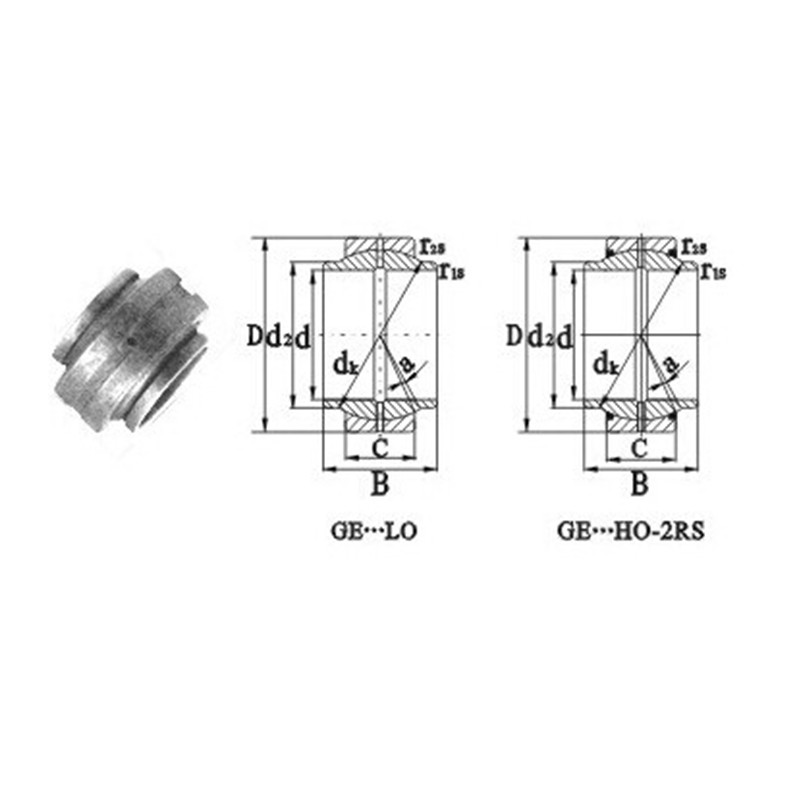

| Megnevezés | Méretek (mm) | α· ≈ | Terhelési besorolások (KN) | Súly (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d2 min | D | B | C | dk | r1s min | r2s min | C | CO | |||
| GE20LO | 20 | 25 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.07 |
| GE25LO | 25 | 30 | 42 | 25 | 16 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.12 |
| GE32LO | 32 | 38 | 52 | 32 | 18 | 44 | 0.6 | 1 | 4 | 67 | 335 | 0.2 |
| GB40LO | 40 | 46 | 62 | 40 | 22 | 53 | 0.6 | 1 | 4 | 100 | 500 | 0.34 |
| GE50LO | 50 | 57 | 75 | 50 | 28 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.56 |
| GE63LO | 63 | 71.5 | 95 | 63 | 36 | 83 | 0.1 | 1 | 4 | 255 | 1270 | 1.2 |
| GE70LO | 70 | 79 | 105 | 70 | 40 | 92 | 1 | 1 | 4 | 315 | 1560 | 1.7 |
| GE8OLO | 80 | 91 | 120 | 80 | 45 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.4 |
| GE20HO-2RS | 20 | 24 | 35 | 24 | 12 | 29 | 0.2 | 0.3 | 3 | 30 | 146 | 0.057 |
| GE25HO-2RS | 25 | 29 | 42 | 29 | 16 | 35.5 | 0.2 | 0.6 | 3 | 48 | 240 | 0.1 |
| GE30HO-2RS | 30 | 34.2 | 47 | 30 | 18 | 40.7 | 0.2 | 0.6 | 3 | 62 | 310 | 0.14 |
| GE35HO-2RS | 35 | 40 | 55 | 35 | 20 | 47 | 0.3 | 1 | 3 | 80 | 400 | 0.24 |
| GE40HO-2RS | 40 | 45 | 62 | 38 | 22 | 53 | 0.3 | 1 | 3 | 100 | 500 | 0.29 |
| GE45HO-2RS | 45 | 51.5 | 68 | 40 | 25 | 60 | 0.3 | 1 | 3 | 127 | 640 | 0.43 |
| GE50HO-2RS | 50 | 56.5 | 75 | 43 | 28 | 66 | 0.3 | 1 | 3 | 156 | 780 | 0.54 |
| GE60HO-2RS | 60 | 67.7 | 90 | 54 | 36 | 80 | 0.3 | 1 | 3 | 245 | 1220 | 1.1 |
| GE70HO-2RS | 70 | 78 | 105 | 65 | 40 | 92 | 0.3 | 1 | 3 | 315 | 1560 | 1.6 |
| GE80HO-2RS | 80 | 90 | 120 | 74 | 45 | 105 | 0.3 | 1 | 3 | 400 | 2000 | 2.4 |
