GEBK...S gömb alakú sima csapágy: nagy teherbírás és eltolódási tűrés

GEBK...S

GEBK...S gömb alakú csúszócsapágy egy nagy teljesítményű csapágy, amelyet széles körben használnak különféle mechanikus berendezésekben. Ez a fajta csapágy egy belső gyűrűből, egy külső gyűrűből és egy gömb alakú csúszófelületből áll. Nagy axiális és radiális terheléseknek is ellenáll, kiváló mozgáspontosságot és stabilitást biztosít. Egyedülálló kialakítása megkönnyíti a telepítést és karbantartást, hatékonyan csökkenti a súrlódást és a kopást, valamint meghosszabbítja az élettartamot. GEBK...Az S gömb alakú siklócsapágyak kiváló minőségű anyagokból készülnek, jó korrózióállósággal és magas hőmérsékleti ellenállással rendelkeznek, és alkalmasak a zord környezetben való munkakörülményekre. Ezenkívül önközpontú képessége lehetővé teszi a berendezés számára, hogy enyhe egyensúlyhiány esetén jó működési feltételeket tartson fenn. Széles körben használják autókban, ipari gépekben, repülőgépiparban és más területeken, és fontos része a hatékony és megbízható működés elérésének.

Ajánlatkérés küldése

GEBK...S gömb alakú csúszócsapágy - nagy teherbírás és eltolódási tűrés

Termékjellemzők

Magas terhelési besorolás: Jelentős radiális és axiális terhelések támogatására tervezték, alkalmas nagy teherbírású ipari alkalmazásokhoz.
Önbeálló képesség: A gömb alakú belső gyűrű képes alkalmazkodni a szögeltolódáshoz, csökkenti az élfeszültségeket és meghosszabbítja az élettartamot nem ideális berendezésekben.
Korrózióállóság: A környezeti korrózió elleni védelem érdekében felületi bevonatokkal kapható, nedves vagy kémiailag kitett környezetben való használatra alkalmas.
Karbantartásmentes működés: A csúszófelületek PTFE kompozitdal vannak kenve, így a legtöbb üzemi körülmény között nincs szükség rendszeres újrakenésre.

Termék Leírás

A GEBK...Az S gömb alakú csúszócsapágyat úgy tervezték, hogy megbízható teljesítményt nyújtson olyan alkalmazásokban, amelyek nagy statikus és dinamikus terhelést igényelnek, és képesek alkalmazkodni a szögeltolódásokhoz. A DIN ISO 12240-1 szabványok szerint gyártott csapágy acél-PTFE kompozit csúszó érintkezési felülettel rendelkezik. Az acél külső gyűrű precíziós megmunkálású, míg a belső gyűrű krómozott és köszörült. Ez a konfiguráció alacsony súrlódású csúszófelületet és hosszú élettartamot biztosít, csökkentve a gépgyártók és berendezések üzemeltetőinek üzemeltetési karbantartási költségeit. A GEBK...Az S sorozatot általában építőipari gépek, hidraulikus hengerek és mezőgazdasági berendezések tervei határozzák meg.

Alkalmazási területek

Ez a gömb alakú csúszócsapágy különféle ipari alkalmazásokhoz van megadva, ahol a robusztus teljesítmény és az eltolódásokkal szembeni tűrés kritikus. Gyakori használati esetek a következők

Hidraulikus hengerösszeköttetések építőipari és bányászati berendezésekben.
Forgócsuklók és csuklók nagy teherbírású mezőgazdasági gépekben.
Felfüggesztő rendszerek és kormányszerkezetek haszongépjárművekben.
Ipari automatizálás és robotika a terhelés alatti precíz mozgáshoz.
Szerkezeti alkatrészek mélyépítési projektekben, például hidak és gátak.

GYIK - Gyakran ismételt kérdések a GEBK számára...S Gömb alakú csúszócsapágyak

1. Mi a különbség a GEBK között...S és egy szabványos GE...DO csapágy, és hogyan válasszam ki a megfelelőt egy adott alkalmazáshoz?

Az elsődleges különbség a kenési és karbantartási követelményekben rejlik. Egy szabványos GE...DO acél-acél gömb alakú siklócsapágy rendszeres újrakenést igényel, így alkalmas nagy terhelésű alkalmazásokhoz és meghatározott karbantartási ütemtervhez. Ezzel szemben a GEBK...Az S acél-on-PTFE kompozit csapágyat karbantartásmentes működésre tervezték. Ez megfelelőbb választássá teszi olyan alkalmazásokhoz, ahol az újrakenéshez való hozzáférés nehézkes vagy lehetetlen, vagy ahol a karbantartási költségeket minimálisra kell csökkenteni. A kettő közötti választás az Ön konkrét működési körülményeitől függ, beleértve a terhelés típusát, sebességét, környezeti tényezőit és karbantartási stratégiáját. Javasoljuk, hogy az optimális termékválaszték érdekében műszaki értékesítési csapatunkkal részletesen tekintse át az Ön egyedi csapágyigényét.

2. Hogyan működik a GEBK...Az S csapágy eltolódási tűrése befolyásolja az élettartamát, és mekkora az üzemi hőmérsékleti tartománya?

A GEBK önbeálló képessége...Az S sorozat segít megelőzni az idő előtti meghibásodást azáltal, hogy alkalmazkodik a szögeltolódáshoz, amely a ház furatának pontatlanságából vagy a tengely elhajlásából eredhet. Ez a képesség biztosítja, hogy a terhelés egyenletesen oszlik el a csúszófelületeken, ami viszont csökkenti a helyi feszültséget és meghosszabbítja a csapágy élettartamát. Ennek a csapágynak az üzemi hőmérsékleti tartománya jellemzően -50°C és 150°C között van. A pontos teljesítményt azonban, különösen a statikus terhelhetőség tekintetében, befolyásolhatják a szélsőséges hőmérsékletek. Az e tartomány felső vagy alsó határán, illetve ingadozó hőmérsékletű környezetben működő alkalmazásoknál elengedhetetlen a részletes műszaki adatlapok megtekintése. Mérnökeink ingyenes elemzést tudnak nyújtani az Ön konkrét hőmérsékleti és terhelési profiljai alapján.

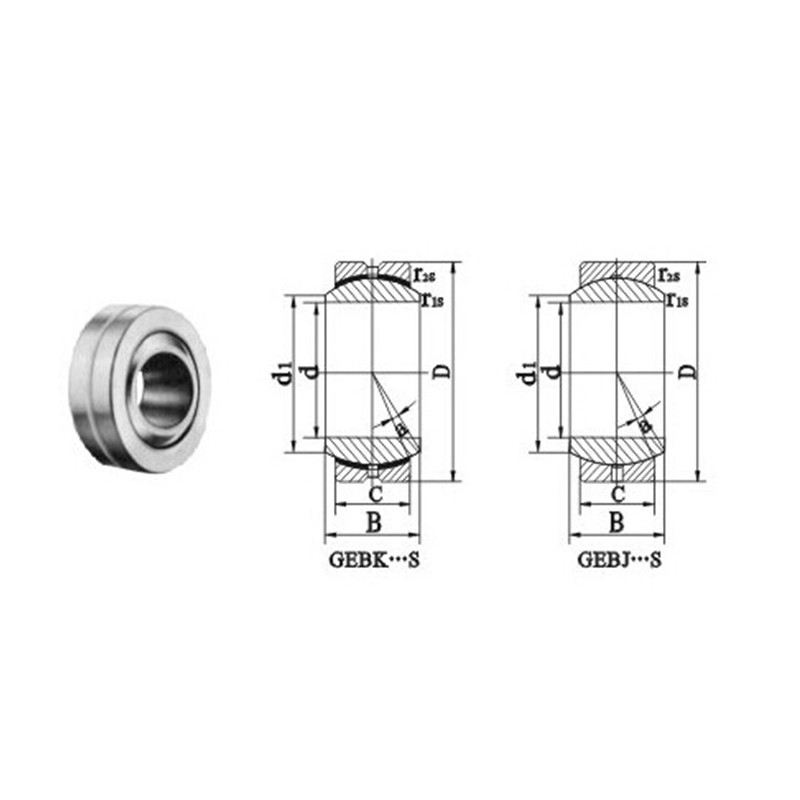

Megnevezés	Méretek (mm)							Betöltési minősítések (KN)		α· ≈	Súly (kg)
Megnevezés	d	D	B	C	d1 perc	r1s min	r2s min	C	CO	α· ≈	Súly (kg)
GEBK5S	5	16	8	6	7.7	0.3	0.3	3.3	7.8	13	0.009
GEBK6S	6	18	9	6.75	9	0.3	0.3	4.3	9.8	13	0.013
GEBK8S	8	22	12	9	10.4	0.3	0.3	6.8	16	14	0.024
GEBK10S	10	26	14	10.5	12.9	0.3	0.6	10	23	14	0.039
GEBK12S	12	30	16	12	15.4	0.3	0.6	13	31	13	0.058
GEBK14S	14	34	19	13.5	16.9	0.3	0.6	17	40	16	0.084
GEBK16S	16	38	21	15	19.4	0.3	0.6	21	50	15	0.111
GEBK18S	18	42	23	16.5	21.9	0.3	0.6	26	61	15	0.16
GEBK20-AK	20	46	25	18	24.4	0.3	0.6	31	73	15	0.21
GEBK22S	22	50	28	20	25.8	0.3	0.6	38	88	15	0.26
GEBK25S	25	56	31	22	29.6	0.6	0.6	47	110	15	0.39
GEBK30S	30	66	37	25	34.8	0.6	0.6	63	148	17	0.61
GEBJ5S	5	13	8	6	7.7	0.3	0.3	3.2	9	13	0.007
GEBJ6S	6	16	9	6.75	9	0.3	0.3	4.1	12	13	0.01
GEBJ8S	8	19	12	9	10.4	0.3	0.3	6.5	20	13	0.016
GEBJ10S	10	22	14	10.5	12.9	0.3	0.6	9.6	28	13	0.031
GEBJ12S	12	26	16	12	15.4	0.3	0.6	12	37	13	0.055
GEBJ14S	14	28	19	13.5	16.9	0.3	0.6	16	49	15	0.078
GEBJ16S	16	32	21	15	19.4	0.3	0.6	20	61	15	0.095
GEBJ18S	18	35	23	16.5	21.9	0.3	0.6	25	74	15	0.14
GEBJ20S	20	40	25	18	24.4	0.3	0.6	30	89	15	0.18
GEBJ22S	22	42	28	20	25.8	0.3	0.6	36	108	15	0.21
GEBJ25S	25	47	31	22	29.6	0.6	0.6	45	130	15	0.35
GEBJ30S	30	55	37	25	34.8	0.6	0.6	61	178	15	0.56
