23200-as sorozat

A 23200-as sorozatú gömbgörgős csapágyak egyfajta csapágyak, amelyek nagy terhelési és lökésterhelési körülményekre alkalmasak, kiváló önbeállási teljesítménnyel, amelyek automatikusan beállíthatják a csapágy által generált szöghibát a tengely eltolódása vagy a ház eltolódása miatt. Ezeknek a csapágyaknak a görgői gömb alakúak, a belső és külső gyűrűk futópályái is gömb alakúak, ami lehetővé teszi a terhelés hatékony elosztását, a súrlódás és a kopás csökkentését, valamint az élettartam meghosszabbítását. A 23200-as sorozatot gyakran használják ipari területeken, mint például bányászati gépek, kohászati berendezések, szállítószalagok és nehéz környezetek karbantartására alkalmas és extrém hőmérsékleti munkakövetelmények.

Ajánlatkérés küldése

23200 sorozatú gömbgörgős csapágy

A 23200-as sorozatú gömbgörgős csapágy kétsoros szimmetrikus görgős konfigurációja révén radiális és kétirányú axiális terheléseket is képes kezelni. A külső gyűrű egy gömb alakú futópályát tartalmaz, amely lehetővé teszi az önbeállítást, kompenzálva a tengely és a ház közötti szögeltérést. Ez a sorozat optimalizált görgőgeometriát tartalmaz megmunkált sárgaréz vagy acél kosárral, amely fenntartja a görgőtávolságot változó terhelési feltételek mellett. A csapágy -30°C és 150°C közötti hőmérsékleti tartományban működik szabványos acél rögzítőknél. Minden egység tartalmaz egy logaritmikus profilt a görgőkön és a futópályákon az élfeszültségek csökkentése érdekében. A CN belső hézagcsoport szabványos, a C3 és C4 specifikáció szerint kapható. A terhelési értékek ISO 281 számítási módszereket követnek.

Alapvető előnyei

Eltérés kompenzáció statikus körülmények között akár 2 fokig, dinamikus működés esetén 1,5 fokig
A kétsoros görgős elrendezés a radiális terhelést két érintkezési vonalon osztja el
Cserélhető méretparaméterek az ISO 15:2017 szabvány szerint
Át edzett csapágyacél 58-62 HRC felületi keménységgel
Kivehető belső gyűrű hengeres vagy kúpos adapterhüvelyekre való rögzítéshez

Termékjellemzők

Furatátmérő tartomány	40 mm és 200 mm között
Külső átmérő tartomány	80 mm és 420 mm között
Szélesség tartomány	23 mm-től 138 mm-ig
Dinamikus terhelési besorolás (C)	98 kN és 1680 kN között
Statikus terhelhetőség (C0)	127 kN és 2360 kN között
Sebességkorlátozás (zsír)	2000-5000 ford./perc
Sebességkorlátozás (olaj)	2600-6700 ford./perc
A ketrec anyagának lehetőségei	Sárgaréz, acél, poliamid
Belső vámkezelési osztályok	CN, C3, C4

Alkalmazási forgatókönyvek

Rezgő képernyők és excenteres hajtások aggregált feldolgozásban
Ipari sebességváltók tengelyelhajlási követelményekkel
A szélturbina főtengelyei és lengési/dőlési mechanizmusai
Papírgyártó tekercsek és szárítóhengerek
Bányászati szállítószalagok hosszú tengelyfesztávolsággal
Acélgyári folyamatos öntőberendezések

Gyakran Ismételt Kérdések

Milyen kenési módszer vonatkozik a 23200-as sorozatra?

Az NLGI 2. vagy 3. osztályú lítium-komplex szappannal történő zsírkenés alapfelszereltség a határsebesség 70%-a alatti sebességeknél. Olajkeringető vagy olajfürdős kenés akkor alkalmazható, ha az üzemi hőmérséklet meghaladja a 100°C-ot, vagy a sebesség megközelíti a határértéket.

Hogyan válasszuk ki a megfelelő belső hézagot?

A CN-hézag megfelel normál üzemi hőmérsékletnek 20°C és 80°C között acél tengelyekkel. A C3 hézag akkor érvényes, ha a belső gyűrű és a ház közötti hőmérséklet-különbség meghaladja a 15°C-ot, vagy ha az ütköző illesztés meghaladja a tengelyátmérő 0,05%-át.

Mi jelzi a csapágycsere szükségességét?

Az ISO 10816-3 küszöbértékeket meghaladó működési vibrációs amplitúdó növekedése, a csapágyház hőmérsékletének emelkedése 95 °C fölé állandó terhelés mellett, vagy hallható fémcsiszolás forgás közben.

Telepítési óvintézkedések

Szerelési mód

Használjon indukciós fűtőelemet a belső gyűrű egyenletes kiterjesztéséhez. A maximális fűtési hőmérséklet 110°C-ra korlátozva szabványos csapágyacél esetén. Ne lépje túl a 120°C-ot, hogy elkerülje a keménység megeresztését.

Tengely illesztési ajánlás

A forgó tengelyes alkalmazásokhoz használjon f6 vagy m6 tűrésű interferencia illesztést. Állótengelyes alkalmazásokhoz használjon h6 vagy h7 átmeneti illesztést. A ház furatának tűréshatára osztott ház esetén H7, tömör ház esetén P6.

Kenési intervallum

Normál körülmények között 1000 üzemóránként vagy háromhavi periódusonként kenje újra. 70°C feletti környezeti hőmérséklet esetén csökkentse az utánkenési intervallumot 500 órára.

Tárolási feltételek

Eredeti csomagolásban, sértetlen korróziógátlóval tárolandó. Környezeti páratartalom 65% relatív páratartalom alatt, hőmérséklet-tartomány 0°C és 40°C között. Kerülje háromnál több raklap egymásra helyezését.

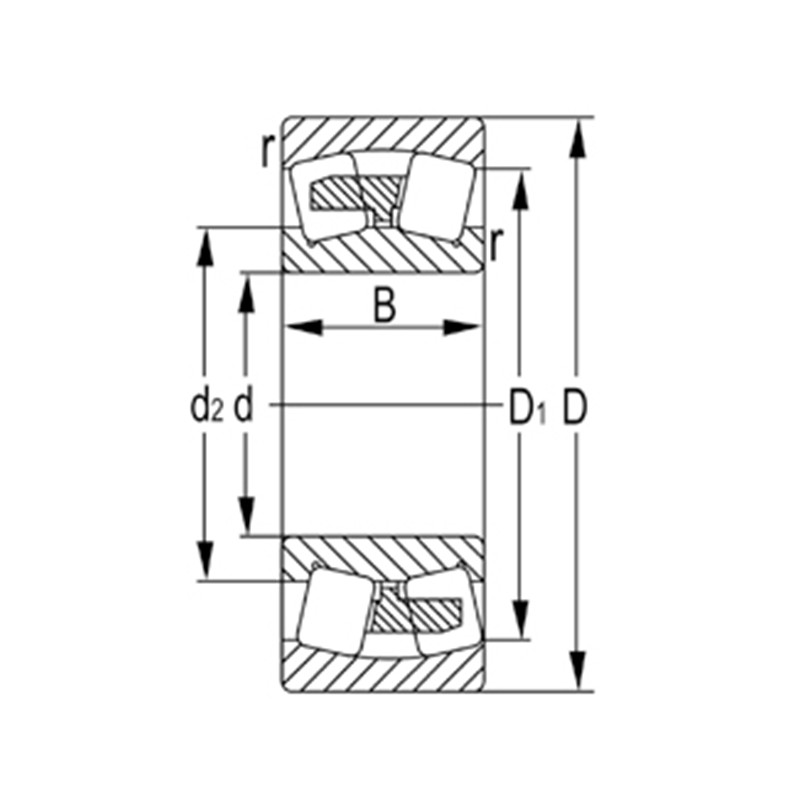

Megnevezés	Fő méretek (mm)				Alapvető terhelési besorolások (KN)		Korlátozott sebesség (rpm)		Súly
Megnevezés	d	D	B	rs min	Dinamikus (Cr)	Statikus (Cor)	Zsír	Olaj	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
