31300-as sorozat

A 31300 sorozatú kúpgörgős csapágy egy nagy pontosságú leválasztható csapágy, amelyet az egyidejű radiális és axiális terhelések kezelésére terveztek. Ez a sorozat meredekebb érintkezési szöggel rendelkezik a szabványos kúpos csapágyakhoz képest, amelyeket kifejezetten úgy terveztek, hogy fokozott axiális teherbírást biztosítsanak. A szerelvény négy egymásra épülő alkatrészből áll: a belső gyűrűből (kúp), a külső gyűrűből (csésze), a kúpos görgőkből és egy ablak típusú ketrecből. A belső geometria matematikailag optimalizált, így a görgők és a futópályák kúpos felületei a csapágy tengelyének közös csúcsán találkoznak, így biztosítva a valódi gördülő mozgást és az alacsony súrlódást nagy sebességű működés közben.

Ajánlatkérés küldése

31300 SOROZAT · KÚPOS GÖRGŐ · MEREDEKSZÖG

Nagy tolóerő

31300 sorozatú kúpgörgős csapágyak

fokozott axiális tolóerő csésze / kúp szétválasztható logaritmikus görgős profil

Megnövelt axiális tolóerő

A 31300 sorozatú szög megnövelt meredeksége lehetővé teszi, hogy a csapágy jelentős tolóerőt tud elviselni egy irányban, miközben megőrzi a radiális stabilitást.

Elválasztható komponens tervezés

A csésze és a kúp szerelvények függetlenek, megkönnyítve az egyszerűsített szerelési, leszerelési és karbantartási vizsgálati protokollokat az ipari házakban.

A terheléselosztás pontossága

A logaritmikus görgőprofil csökkenti az élfeszültségeket a görgő/versenypálya érintkezési pontjain, meghosszabbítva az élettartamot nehéz körülmények között.

Alacsony működési súrlódás

A precíziós köszörülésű futópályák és az optimalizált felületkezelés minimálisra csökkenti a hőtermelést és a kenőanyag lebomlását a folyamatos forgás során.

Műszaki paraméterek

Furatátmérő tartomány 30-150 mm

Külső átmérő tartomány 65-225 mm

Szélesség tartomány 18-45 mm

Érintkezési szög Meredek szögű kialakítás

Dinamikus terhelési besorolás 42kN - 280kN

Precíziós osztály P0 / P6 / P5

Anyag és ketrec

Anyag GCr15 / SAE 52100

Ketrec típusa Préselt acél / megmunkált sárgaréz

Hőstabilizálás 150°C-ig folyamatosan

Belső hézag C0 / C3 / C4

Logaritmikus profil A görgővégek optimalizálva

Elsődleges alkalmazási mezők

Kr. u

Autóipari hajtásláncok

Integrált differenciálmű szerelvényekbe, fogaskerekes tengelyekbe és merev axiális támasztást igénylő erőátviteli rendszerekbe.

Nehézgépek

Építőipari berendezésekben, mezőgazdasági gépekben és bányászati szállítószalagokban használható kombinált terhelési feszültségek kezelésére.

Ipari sebességváltók

Olyan redukciós hajtóművekben alkalmazható, ahol nagy nyomaték és axiális tolóerő van jelen az erőátvitel során.

Szerszámgép orsók

Forgási pontosság és merevség biztosítása ipari feldolgozó berendezésekben.

Telepítési és karbantartási protokollok

Hézagbeállítás A telepítés során az axiális hézagot vagy az előfeszítést megfelelően be kell állítani. A helytelen beállítás idő előtti kifáradáshoz vagy túlzott üzemi hőmérséklethez vezethet.

Kenés kompatibilitás Győződjön meg arról, hogy a kenőanyag (zsír vagy olaj) kompatibilis az üzemi hőmérséklettel és sebességgel. Az ásványi alapú vagy szintetikus kenőanyagoknak minden érintkezési felületre el kell érniük az indítás előtt.

Tárolási feltételek A csapágyakat száraz, vibrációmentes környezetben, eredeti, nedvességálló csomagolásukban kell tárolni. A környezeti hőmérsékletnek stabilnak kell maradnia a páralecsapódás és az azt követő oxidáció elkerülése érdekében.

Szennyezés megelőzése Fenntartson tiszta összeszerelési környezetet. A futópályákba kerülő szilárd részecskék benyomódást okozhatnak, ami a felület repedéséhez és a csapágy meghibásodásához vezethet.

Kezelési és biztonsági mutatók

Kerülje el a csapágygyűrűkre való közvetlen ütközést a szerelés során; használjon speciális indukciós melegítőket vagy présszerszámokat a rögzítéshez. Rendszeresen figyelje a vibrációs jeleket és a hőteljesítményt a kezdeti bejáratási időszakban, hogy ellenőrizze az ülések és a beállítás sértetlenségét. A gyárilag alkalmazott korrózióvédő olajokat csak akkor szabad eltávolítani, ha az adott kenési rendszer speciális alapolajat igényel.

Megnevezés	Fő méretek (mm)			Alap terhelési besorolások (KN)		Pu	Névleges sebesség (rpm)		Súly (kg)	ISO335	Méretek (mm)							A műcsonk és a léc méretei (mm)									Érték

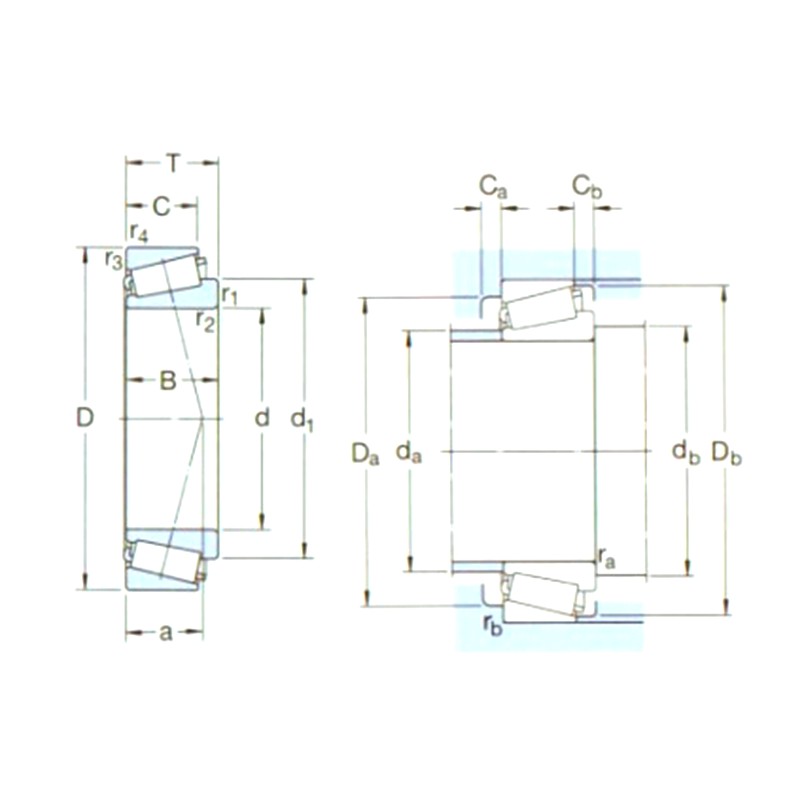

Megnevezés	d1	D	B	dyc (Cr)	stc (Cor)	Pu	Sebességértékelések	Sebesség korlátozása	Súly (kg)	Méretek (ABMA)	d	d1～	B	C	r1,2 (perc)	r3,4 (perc)	a	da(max)	db(perc)	Da(perc)	Da(max)	Db(perc)	Ca(perc)	Cb(perc)	ra(max)	rb (max.)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
