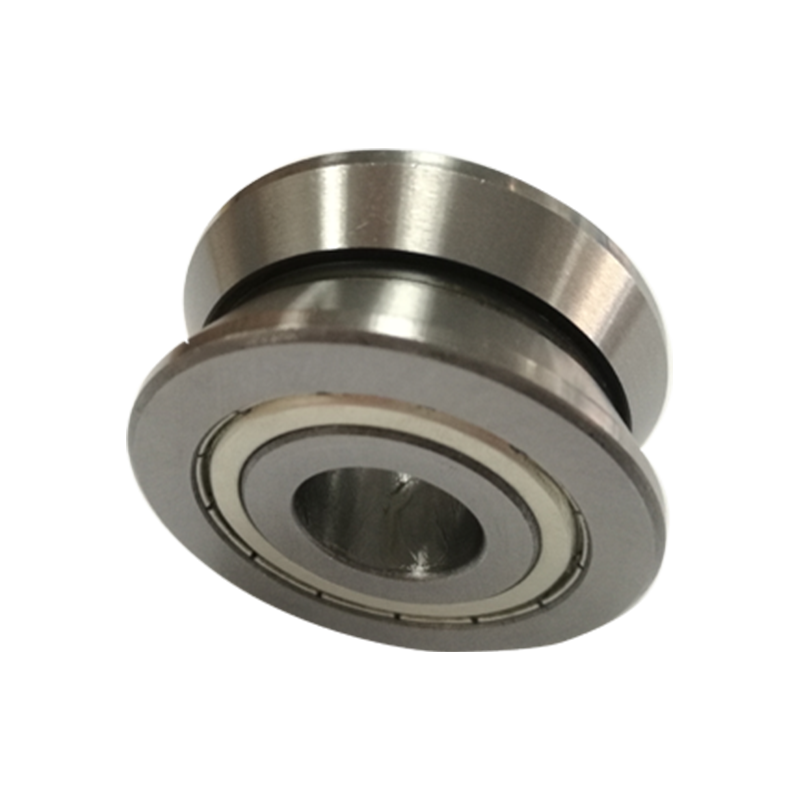

Az LV sorozatú útmutatóhengerek egyfajta csapágy, amelyet kifejezetten a lineáris útmutató rendszerekben használnak, és amelyeket általában ipari automatizálási berendezésekben és precíziós gépekben használnak. Van egy V alakú külső kontúruk, amely pontosan megegyezik a V alakú vezető sínvel, ezáltal stabil gördülő hatást biztosítva. Ez a kialakítás nemcsak növeli a vezető sín és a henger közötti érintkezési területet, hanem növeli a csapágy terhelési kapacitását és kopásállóságát is, ezáltal alkalmassá teszi a nagy sebességű és nehéz terhelési körülményeket. Az LV sorozatú csapágyakat széles körben használják textilgépekben, roboteszközökben, csomagológépekben és más mezőkben, különösen olyan helyzetekben, amikor nagy pontosságú pozicionálásra és alacsony súrlódásra van szükség.
Termékparaméterek

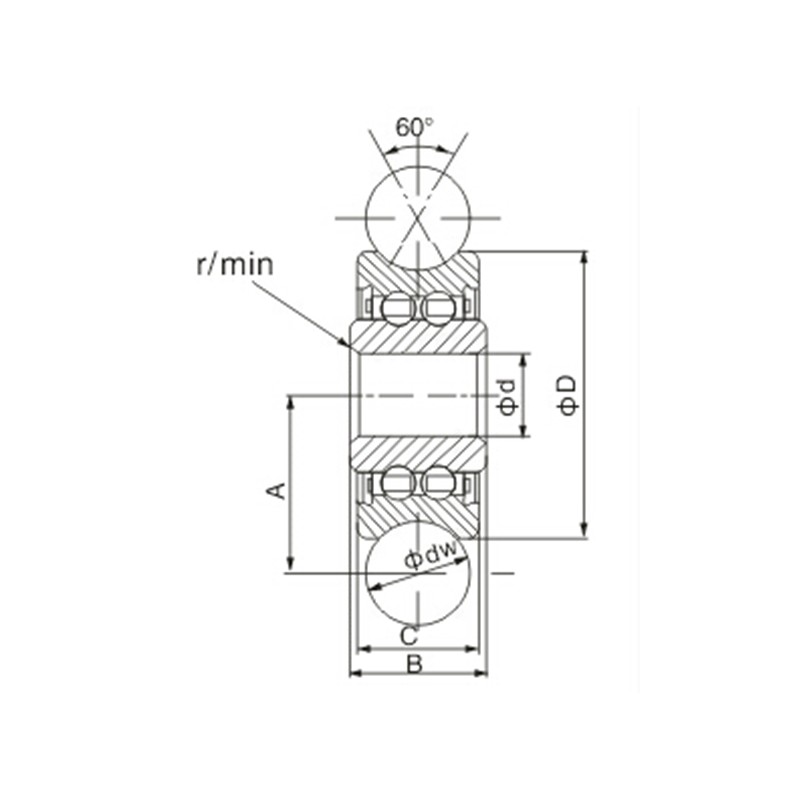

| Keréktípus | Súly | Méretek (mm) | Terhelés (kN) | |||||||||
| (Kg) | DW | D | D | b | C | A | α | RS | CW | Tehén | ||
| LV 20/7 ZZ | 17 | 10 | 7 | 22 | 11 | 11 | 14.5 | 120 | 0.3 | 3.78 | 2.05 | |
| LV 20/8 ZZ | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120 | 0.3 | 5.13 | 2.67 | |
| LV 202-38 ZZ | 87 | 10 | 15 | 38 | 17 | 17 | 22.3 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 202-40 ZZ | 110 | 10 | 15 | 40 | 18 | 18 | 22 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 201 ZZ | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120 | 0.3 | 8.47 | 5.37 | |
| LV 201-14.2RS | 107 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100 | 0.5 | 8.9 | 5 | |
| LV 202-41 ZZ | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 203 ZZ | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120 | 0.5 | 14.66 | 9.1 | |
| LV 204-57 ZZ | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120 | 0.6 | 14.66 | 9.1 | |
